Vasya 15.06.2022 02:43
Вложений: 3
Ковыряю поляру для Хуриков.
Пока так:
Код:
[Params]
  CriticalAOA 20.50        // 22*-1.5* заклинение крыла
  CriticalCy 01.28        // 1.45х0.93=1.35-5%=1.28
  CxCurvature 00.10        // 0.87-92 по профилю + открытые ниши колёс
  CxStraightness 00.23    // 0.013-15 по профилю + открытые ниши колёс
  CriticalAOAFlap 18.00
  CriticalCyFlap 01.87
  SpinTailAlpha 17.00
  SpinCxLoss 0.08
  SpinCyLoss 0.03
  Vmin 138.0
  Vmax 420.0
  VmaxAllowed 640.0
  VmaxH 490.0
  HofVmax 5200.0
  VminFLAPS 120.0
  VmaxFLAPS 250.0
  Vz_climb 17.0
  V_climb 225.0
  T_turn 17.1
  V_turn 250.0
  K_max 10.2
  Cy0_max 0.23
  FlapsMult 1.1
  FlapsAngSh 4.0
  G_class_coeff 20.0
  G_class 12.0
  ReferenceWeight -17.0
  Range 1050.0
  CruiseSpeed 220.0
  SensYaw 0.45
  SensPitch 0.66
  SensRoll 0.3
[Polares]
  lineCyCoeff 0.090      // Cy 0.656:8*=0.082
  AOAMinCx_Shift 0.45
  Cy0_0 0.14              // Cy0_0 0.20 - 1.5* заклинение крыла
  AOACritH_0 18.0
  AOACritL_0 -16.0
  CyCritH_0 1.1746255
  CyCritL_0 -0.91520053
  CxMin_0 0.0240
  parabCxCoeff_0 4.8E-4
  Cy0_1 0.82              // Cy0_1 0.88
  AOACritH_1 16.0
  AOACritL_1 -20.0
  CyCritH_1 1.84
  CyCritL_1 -0.50
  CxMin_1 0.101          // 0.058 + 0.024 +20*=0.101
  parabCxCoeff_1 6.0E-4
  parabAngle 5.5
  Decline 0.010
  maxDistAng 40.0
  draw_graphs 0
  mc3 -9.6497,-6.6106,-8.638,-19.527,-34.81,-35.391,4.3883,-0.5938
  mc4 26.054,17.795,34.677,119.72,233.29,341.56,28.659,67.576
  mm 0.586,0.661,0.7,0.707,0.681,0.648,0.632,0.581
  mz 0.231,0.266,0.205,0.143,0.121,0.092,0.116,0.105
[SOUND]
  Engine Std
Отталкиваюсь от поляры патчей 4.09-4.10.

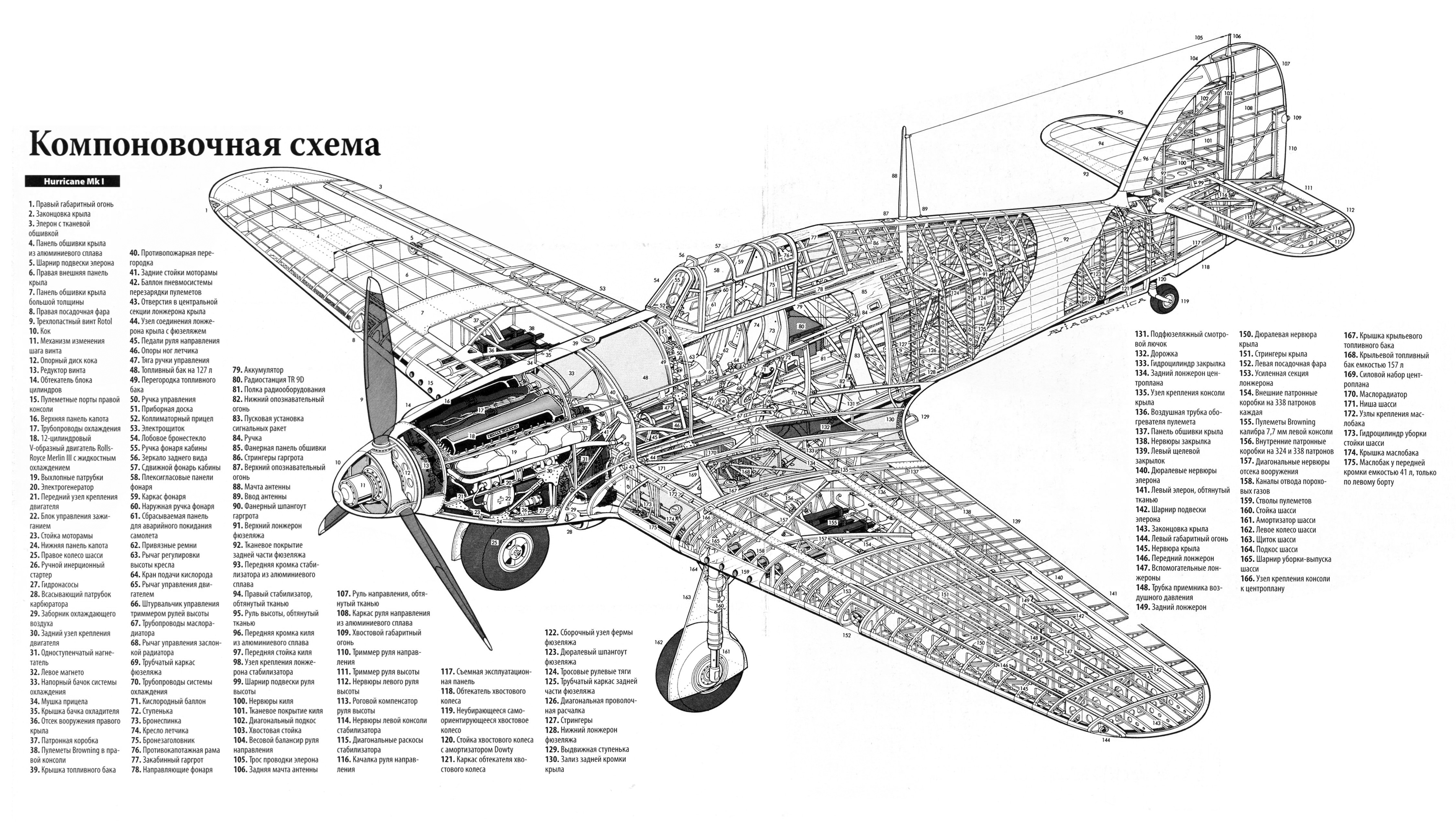

Заклинение крыла похоже около 1.2-1.5*.
http://www.airwar.ru/image/idop/fww2/hurr1/hurr1-2.gif
Ещё буду искать оригинальную поляру в интернете.
Лучше, чем у Миг-3 не будет, более толстый профиль может
дать некоторое увеличение(до 2-3 градусов) угла сваливания.
Такие мысли.

andrey65 18.06.2022 08:17
Цитата:
Сообщение от Vasya (Сообщение 221929)
Пять раз переделывал поляру для ФК-58.
Мод на САС:
https://www.sas1946.com/main/index.p...52434.html#new
----------------------------------
Рассматривал крыло и так и сяк - мне показалось что профиль Раф-34.
Возможно модифицированный Кларк Игрек Ха -16.
Попробовал выписать, что бы удовлетворяло обоим профилям +- 95 проц.
Код:
[Params]
  CriticalAOA 19.50          // 22.0 минус угол заклинения крыла около 1.5*
  CriticalCy 01.156          // падение Cy на гафике профиля 01.156
  CxCurvature 00.80          // от 0.70 до 0.86
  CxStraightness 00.12
  CriticalAOAFlap 18.00
  CriticalCyFlap 01.62
  SpinTailAlpha 17.00
  SpinCxLoss 0.08
  SpinCyLoss 0.03
  Vyfac 0.92
  Tfac 1.02
  Vmin 130.0
  Vmax 445.0
  VmaxAllowed 890.0
  VmaxH 504.0
  HofVmax 4000.0
  VminFLAPS 130.0
  VmaxFLAPS 250.0
  Vz_climb 14.0
  V_climb 270.0
  T_turn 20.0
  V_turn 280.0
  K_max 10.0
  Cy0_max 20.0
  FlapsMult 1.1
  FlapsAngSh 4.0
  G_class_coeff 20.0
  G_class 10.0
  ReferenceWeight -18.0
  Range 800.0
  CruiseSpeed 300.0
  SensYaw 0.45
  SensPitch 0.66
  SensRoll 0.29
[Polares]
  lineCyCoeff 0.088          // Cy_8* = 0.71:8*=0.88  / Cy_8* = 0.62 Для РАФ-34
  AOAMinCx_Shift 0.48        // Cma=0.16 + угол заклинения крыла около 1.5*
  Cy0_0 0.18                // Cy0_0 0.08 + угол заклинения крыла около 1.5*
  AOACritH_0 18.5            // 20.0 минус угол заклинения крыла около 1.5*
  AOACritL_0 -18.0
  CyCritH_0 1.22            // Cy_max 1.30х0.94(влияние фюзеляжа)
  CyCritL_0 -0.87            // -0.68|72 для профиля Clark Y(H) 12/16%
  CxMin_0 0.0270            // Cx 0.023 с хорошо капотированным с радиальным мотором 0.023
  parabCxCoeff_0 4.0E-4
  Cy0_1 0.74
  AOACritH_1 17.0
  AOACritL_1 -22.0
  CyCritH_1 1.70
  CyCritL_1 -0.60
  CxMin_1 0.093
  parabCxCoeff_1 5.8E-4
  parabAngle 4.5
  Decline 0.008
  maxDistAng 32.0
  draw_graphs 0
  mc3 -18.481,-14.486,-9.8192,-40.103,-34.626,-12.596,31.23,37.426
  mc4 41.96,41.96,34.677,413.29,310.51,175.28,-119.72,-159.34
  mm 0.646,0.693,0.777,0.764,0.759,0.716,0.673,0.639
  mz 0.25,0.224,0.213,0.088,0.088,0.085,0.089,0.105
[SOUND]
  Engine Std
Смотрел и думал:
http://www.airwar.ru/enc/fww2/fk58.html
http://airfoiltools.com/airfoil/deta...rfoil=raf34-il
http://airfoiltools.com/polar/detail...f34-il-1000000
http://airfoiltools.com/polar/detail...af34-il-500000
Не работает ФМ в БАТ. И она называется Hurricane-FM

Vasya 18.06.2022 12:23
Цитата:
Сообщение от andrey65 (Сообщение 221964)
Не работает ФМ в БАТ. И она называется Hurricane-FM
Называется так, потому что у меня этот самолёт вложен
в большой мод разной всячины, в основном Хурики.
А файлик с флайт-моделями типа мини баттонза.
Такой файлик можна назвать хоть горшком, главное
прописка имени в классе самолёта.
Вопрос: оригинальная фм работает?
Где она "лежит" в БАТ?

Molva 18.06.2022 12:25
Цитата:
Сообщение от andrey65 (Сообщение 221964)
Не работает ФМ в БАТ. И она называется Hurricane-FM
Закралась небольшая ошибка. Папка для планера должна быть - 3DO/Plane/FK-58(multi1)/hier.him

andrey65 18.06.2022 13:35
Цитата:
Сообщение от Vasya (Сообщение 221967)
Нвзывается так, потому что у меня этот самолёт вложен
в большой мод разной всячины, в основном Хурики.
А файлик с флайт-моделями типа мини баттонза.
Такой файлик можна назвать хоть горшком, главное
прописка имени в классе самолёта.
Вопрос: оригинальная фм работает?
Где она "лежит" в БАТ?
Самого мода на САС уже нет. Так что проверить сложно, у меня он вшит в БАТ, и где его ФМ там зашита - я не могу знать. Но работает она точно,он же летает)))).

andrey65 18.06.2022 13:36
Цитата:
Сообщение от Molva (Сообщение 221968)
Закралась небольшая ошибка. Папка для планера должна быть - 3DO/Plane/FK-58(multi1)/hier.him
Так у меня все зашито, и где эта ошибка, и как ее исправить...

Molva 18.06.2022 13:46
Цитата:
Сообщение от andrey65 (Сообщение 221971)
Так у меня все зашито, и где эта ошибка, и как ее исправить...
Надо ждать когда Вася класс исправит.

Vasya 18.06.2022 14:46
Цитата:
Сообщение от andrey65 (Сообщение 221971)
Так у меня все зашито, и где эта ошибка, и как ее исправить...
Тогда мне нужен класс из БАТ для Кулховена-58.
Или вся папка Classes-BAT с классами.
Цитата:
Сообщение от andrey65 (Сообщение 221926)
В модуле WAW3 - 1936-46 гг - их две - Classes-BAT - 89,5 мб, и Classes-FMs - 6 мб
Цитата:
Сообщение от Vasya (Сообщение 221928)
Нужна папка, где файлы без расширения, только с циферками. :ups:
--------------------------------
Я назву файлик с фм точно так, как это в БАТовском классе для Кулховена. :ok:

Vasya 18.06.2022 14:49
Цитата:
Сообщение от Molva (Сообщение 221968)
Закралась небольшая ошибка. Папка для планера должна быть - 3DO/Plane/FK-58(multi1)/hier.him
У меня летает Кулховен, ошибки нет.
Наверное в оригинале мода было прописано просто
3DO/Plane/FK-58/hier.him.

andrey65 18.06.2022 15:01
Сейчас сожму эту папку и выложу на майл, пойдет? Или куда? 26 мб. А точно эта папка, а не классы ФМ?

Molva 18.06.2022 15:16
Вложений: 1
Цитата:
Сообщение от Vasya (Сообщение 221974)
Тогда мне нужен класс из БАТ для Кулховена-58.
FK_58.class

andrey65 18.06.2022 15:22
Уже отправил на почту сжатую папку

Vasya 18.06.2022 16:08
Вложений: 1
Цитата:
Сообщение от Molva (Сообщение 221978)
FK_58.class
Цитата:
Сообщение от andrey65 (Сообщение 221979)
Уже отправил на почту сжатую папку
Большое Спасибо за классы! :good:
------------------------------------------
Ниже архив с файликом в котором положил флайт-модель и мотор.
Возможно будет работать с оригинальным модом, если у кого такой есть.
В файлике FK58_FM есть два файла:
Koolhoven-FK-58.fmd
и FK-58.fmd.
Они одинаковы по наполнению. :ok:
-------------------------------------------
Пост про Кулховен-58 тоже обновил.
http://forum.aviaskins.com/showpost....postcount=9278
У меня полный мод работает :ok: и в патче 4.10.1 с енжин-модом 2.6.
:rolleyes:

andrey65 18.06.2022 18:59
Вложений: 1
Не заработало никак... И с полным модом вышло так...и ФМ старая

Molva 18.06.2022 19:12
И мод работает в 4.10.1, и ФМ прижилась в BAT.

Vasya 18.06.2022 19:51
Цитата:
Сообщение от andrey65 (Сообщение 221985)
Не заработало никак...
И с полным модом вышло так...и ФМ старая
У меня мод старый - 2020 года.
В БАТ обновлённый, с новым кокпитом, скорее всего,
поэтому в БАТ можно ложить только файлик с флайтмоделью и мотором. :ok:

Vasya 21.06.2022 01:20
Фм из САСовского мода Бе-4.
Код:
[Aircraft]
  Type 1
  Crew 3
  Wingspan 11.4
  Length 8.7
  Seaplane 1
  Canard 0
  Jet 0
  JetHiV 0
[Mass]
  Empty 800.0
  TakeOff 1600.0
  Oil 20.0
  Fuel 250.0
[Controls]
  CAileron 1
  CAileronTrim 1
  CElevator 1
  CElevatorTrim 1
  CRudder 1
  CRudderTrim 1
  CFlap 0
  CFlapPos 0
  CDiveBrake 0
  CInterceptor 0
  CEngine 1
  CVectoredThrust 0
  CUndercarriage 0
  CLockTailwheel 0
  CStabilizer 0
  CArrestorHook 0
  CWingFold 0
  CCockpitDoor 0
  DefaultAileronTrim 0.0
  DefaultElevatorTrim 0.0
  DefaultRudderTrim 0.0
[Squares]
  Wing 27.15
  Aileron 1.6
  Flap 1.0
  Stabilizer 4.54
  Elevator 2.3
  Keel 3.88
  Rudder 0.6
  Wing_In 4.5
  Wing_Mid 4.5
  Wing_Out 4.575
  FuselageCxS 0.0
  AirbrakeCxS 0.0
[Toughness]
  AroneL 80
  AroneR 80
  CF 300
  Engine1 80
  Engine2 80
  Engine3 80
  Engine4 80
  GearL2 100
  GearR2 100
  Keel1 80
  Keel2 80
  Nose 80
  Oil 80
  Rudder1 80
  Rudder2 80
  StabL 80
  StabR 80
  Tail1 80
  Tail2 80
  Turret1B 80
  Turret2B 80
  Turret3B 80
  Turret4B 80
  Turret5B 80
  Turret6B 80
  VatorL 80
  VatorR 80
  WingLIn 80
  WingLMid 80
  WingLOut 80
  WingRIn 80
  WingRMid 80
  WingROut 80
  Flap01 80
  Flap02 80
  Flap03 80
  Flap04 80
[Arm]
  Aileron 4.15
  Flap 1.0
  Stabilizer 4.97
  Keel 5.05
  Elevator 5.4
  Rudder 5.54
  Wing_In 2.48
  Wing_Mid 1.0
  Wing_Out 3.01
  GCenter 1.75
  GC_AOA_Shift 0.0
[Engine]
  Engine0Family Gnome-Rhone_9K:BE_4_FM
  Engine0SubModel Piaggio_IX_RC40
[Gear]
  H 2.8
  Pitch 3.0
  SinkFactor 3000.0
  WaterClipList 060809114748
[Params]
  CriticalAOA 16.00
  CriticalCy 01.60
  CriticalAOAFlap 16.00
  CriticalCyFlap 01.60
  SpinTailAlpha 17.00
  SpinCxLoss 0.10
  SpinCyLoss 0.05
  Vmin 70.0
  Vmax 174.0
  VmaxAllowed 300.0
  VmaxH 194.0
  HofVmax 2000.0
  VminFLAPS 75.0
  VmaxFLAPS 134.0
  Vz_climb 12.0
  V_climb 100.0
  T_turn 18.0
  V_turn 100.0
  K_max 10.0
  Range 1450.0
  CruiseSpeed 150.0
  SensYaw 0.3
  SensPitch 0.3
  SensRoll 0.3
[Polares]
  lineCyCoeff 0.098
  AOAMinCx_Shift 2.0
  Cy0_0 0.25
  AOACritH_0 16.0
  AOACritL_0 -16.0
  CyCritH_0 1.25
  CyCritL_0 -0.7
  CxMin_0 0.06
  parabCxCoeff_0 4.5E-4
  Cy0_1 0.61451983
  AOACritH_1 16.0
  AOACritL_1 -16.0
  CyCritH_1 1.25
  CyCritL_1 -0.7
  CxMin_1 0.060340635
  parabCxCoeff_1 4.5E-4
[SOUND]
  Engine u_2
  Prop smallprop
А это У-2 из патча 4.09-4.10.
Код:
[Aircraft]
  Type 1
  Crew 2
  Wingspan 11.4
  Length 8.17
  Seaplane 0
  Canard 0
  Jet 0
  JetHiV 0
[Mass]
  Empty 773.0
  TakeOff 1400.0
  Oil 10.0
  Fuel 180.0
[Controls]
  CAileron 1
  CAileronTrim 1
  CElevator 1
  CElevatorTrim 1
  CRudder 1
  CRudderTrim 1
  CFlap 0
  CFlapPos 0
  CDiveBrake 0
  CInterceptor 0
  CEngine 1
  CVectoredThrust 0
  CUndercarriage 0
  CLockTailwheel 1
  CStabilizer 0
  CArrestorHook 0
  CWingFold 0
  CCockpitDoor 0
  DefaultAileronTrim 0.000
  DefaultElevatorTrim 0.000
  DefaultRudderTrim 0.000
[Squares]
  Wing 27.15
  Aileron 1.6
  Flap 1.0
  Stabilizer 4.54
  Elevator 2.3
  Keel 3.88
  Rudder 0.6
  Wing_In 4.5
  Wing_Mid 4.5
  Wing_Out 4.575
  FuselageCxS 0.0
  AirbrakeCxS 0.0
[Toughness]
  AroneL 80
  AroneR 80
  CF 300
  Engine1 80
  Engine2 80
  Engine3 80
  Engine4 80
  GearL2 100
  GearR2 100
  Keel1 80
  Keel2 80
  Nose 80
  Oil 80
  Rudder1 80
  Rudder2 80
  StabL 80
  StabR 80
  Tail1 80
  Tail2 80
  Turret1B 80
  Turret2B 80
  Turret3B 80
  Turret4B 80
  Turret5B 80
  Turret6B 80
  VatorL 80
  VatorR 80
  WingLIn 80
  WingLMid 80
  WingLOut 80
  WingRIn 80
  WingRMid 80
  WingROut 80
  Flap01 80
  Flap02 80
  Flap03 80
  Flap04 80
[Arm]
  Aileron 4.15
  Flap 1.0
  Stabilizer 4.97
  Keel 5.05
  Elevator 5.4
  Rudder 5.54
  Wing_In 2.48
  Wing_Mid 1.0
  Wing_Out 3.01
  GCenter -0.15
[Engine]
  Engine0Family M-11_Series
  Engine0SubModel M-11
[Gear]
  H 1.537901
  Pitch 14.154
  SinkFactor 800.0
[Params]
  CriticalAOA 16.00
  CriticalCy 01.60
  CriticalAOAFlap 16.00
  CriticalCyFlap 01.60
  SpinTailAlpha 17.00
  SpinCxLoss 0.10
  SpinCyLoss 0.05
  Vmin 70.0
  Vmax 134.0
  VmaxAllowed 300.0
  VmaxH 134.0
  HofVmax 100.0
  VminFLAPS 75.0
  VmaxFLAPS 134.0
  Vz_climb 8.0
  V_climb 100.0
  T_turn 20.0
  V_turn 100.0
  K_max 10.0
  G_class_coeff 20.0
  G_class 10.0
  Range 450.0
  CruiseSpeed 80.0
  SensYaw 0.3
  SensPitch 0.3
  SensRoll 0.3
[Polares]
  lineCyCoeff 0.098
  AOAMinCx_Shift 2.0
  Cy0_0 0.25
  AOACritH_0 16.0
  AOACritL_0 -16.0
  CyCritH_0 1.25
  CyCritL_0 -0.7
  CxMin_0 0.07
  parabCxCoeff_0 4.5E-4
  Cy0_1 0.61451983
  AOACritH_1 16.0
  AOACritL_1 -16.0
  CyCritH_1 1.25
  CyCritL_1 -0.7
  CxMin_1 0.060340635
  parabCxCoeff_1 4.5E-4
[SOUND]
  Engine u_2
  Prop smallprop

Vasya 21.06.2022 07:49
Новая фм для Бе-4

Вложений: 2
Фм для Бе-4.
Код:
[Aircraft]
  Type 1
  Crew 3
  Wingspan 12.0
  Length 10.50
  Seaplane 1
  Canard 0
  Jet 0
  JetHiV 0
[Mass]
  Empty 2082.0
  TakeOff 2760.0
  Oil 58.0
  Fuel 620.0
[Controls]
  CAileron 1
  CAileronTrim 1
  CElevator 1
  CElevatorTrim 1
  CRudder 1
  CRudderTrim 1
  CFlap 1
  CFlapPos 2
  CDiveBrake 0
  CInterceptor 0
  CEngine 1
  CVectoredThrust 0
  CUndercarriage 0
  CLockTailwheel 0
  CStabilizer 0
  CArrestorHook 0
  CWingFold 0
  CCockpitDoor 0
  DefaultAileronTrim 0.005
  DefaultElevatorTrim -0.33
  DefaultRudderTrim 0.080
[Squares]
  Wing 25.50
  Aileron 1.6
  Flap 3.5
  Stabilizer 2.50
  Elevator 2.55
  Keel 6.00
  Rudder 2.5
  Wing_In 4.5
  Wing_Mid 4.3
  Wing_Out 3.95
  FuselageCxS 0.0
  AirbrakeCxS 0.0
[Arm]
  Aileron 5.0
  Flap 2.6
  Stabilizer 5.40
  Elevator 5.8
  Keel 5.40
  Rudder 5.75
  Wing_In 1.9
  Wing_Mid 4.5
  Wing_Out 5.5
  Wing_V 4.0
  GCenter 0.06
  GCenterZ 0.0
  GC_AOA_Shift 0.37
  GC_Flaps_Shift 0.15
//  GC_Gear_Shift -0.03
[Toughness]
  AroneL 300
  AroneR 300
  CF 800
  Engine1 300
  Engine2 300
  Engine3 300
  Engine4 300
  GearL2 600
  GearR2 600
  Keel1 300
  Keel2 300
  Nose 300
  Oil 300
  Rudder1 300
  Rudder2 300
  StabL 300
  StabR 300
  Tail1 600
  Tail2 600
  Turret1B 300
  Turret2B 300
  Turret3B 300
  Turret4B 300
  Turret5B 300
  Turret6B 300
  VatorL 300
  VatorR 300
  WingLIn 300
  WingLMid 300
  WingLOut 300
  WingRIn 300
  WingRMid 300
  WingROut 300
  Flap01 100
  Flap02 100
  Flap03 100
  Flap04 100
[Engine]
  Engine0Family M-25-62A-B:WA_FM
  Engine0SubModel M-62/BE-4
[Gear]
  FromIni 1
  H 0.9
  Pitch 0.0
  SinkFactor 50000.0
  WaterClipList 04070623240810
[Params]
  CriticalAOA 17.00
  CriticalCy 01.36
  CxCurvature 00.98
  CxStraightness 00.15
  CriticalAOAFlap 16.00
  CriticalCyFlap 01.84        // 2.10
  SpinTailAlpha 16.00
  SpinCxLoss 0.10
  SpinCyLoss 0.05
  Vyfac 1.0
  Tfac 1.05
  Vmin 160.0
  Vmax 310.0
  VmaxAllowed 600.0
  VmaxH 358.0
  HofVmax 5000.0
  VminFLAPS 150.0
  VmaxFLAPS 260.0
  Vz_climb 8.0
  V_climb 280.0
  T_turn 25.0
  V_turn 350.0
  K_max 12.0
  Cyo_max 0.25                    // 0.47
  FlapsMult 1.0
  FlapsAngSh 10.0
  ReferenceWeight -25.0
  G_class_coeff 20.0
  G_class 11.0
  Range 1150.0
  CruiseSpeed 322.0
  SensYaw 0.5
  SensPitch 0.45
  SensRoll 0.32
[Polares]
  lineCyCoeff 0.085
  AOAMinCx_Shift 0.34
  Cy0_0 0.25                      // 0.47
  AOACritH_0 17.0
  AOACritL_0 -18.0
  CyCritH_0 1.36
  CyCritL_0 -0.90
  CxMin_0 0.050
  parabCxCoeff_0 4.2E-4
  Cy0_1 0.665                    // 1.25
  AOACritH_1 16.0
  AOACritL_1 -28.0
  CyCritH_1 1.84                  // 2.10
  CyCritL_1 -0.65
  CxMin_1 0.10
  parabCxCoeff_1 5.8E-4
  parabAngle 5.0
  Decline 0.006
  maxDistAng 35.0
  draw_graphs 0
  mc3 -16.712,-12.743,-40.268,-43.838,-48.483,-18.345,-10.693,-5.3299
  mc4 34.553,34.677,282.28,732.17,310.51,131.69,89.944,61.433
  mm 0.685,0.738,0.759,0.769,0.747,0.688,0.633,0.583
  mz 0.291,0.256,0.115,0.059,0.105,0.123,0.126,0.117
[SOUND]
  Engine Std
  Prop fw_prop
Добавил классы кокпита - теперь показывает более-мение обороты мотора. :ok:
-----------------
С воды взлетает очень тяжело - на скорости 130 нужно енергично тянуть ручку.
В поляре законтрены "правильные цифры" на 5 градусов установки крыла.
Поскольку "управление" стабилизатором (должно быть -3.3 градуса)
отсутствует из-за сырости 3До планера -
выставил в поляре цифры для 1.7 градуса установки крыла.
Это такой костыль "временный", пока планер не привидут в порядок.
В файле Pilot1.mat необходимо сделать так:
Код:
[Layer0]
  TextureName ..\Textures\pilot3.tga        // pilotA2.tga
Это если не собирается планер.
Сам мод тут:
https://www.sas1946.com/main/index.p...52857.html#new
--------------------------------------
Читал тут:
https://modelist-konstruktor.com/avi...-dlya-krejsera
П.С.
Плохо разгоняется в воде по причине сырости планера + неправильной
прописке воды основном коде игры.
-------------------------------------------
Ещё раз подвигал цифры в фм КОР-2(фм обновлена 22-06-2022 г.).
Без закрылков можно разогнаться до 145 км. в час и взлететь.
Можно использовать закрылки, но лучше их включать на скорости
более 125 км. в час.
При разгоне нужно использовать форсаж.
Так же как и с Fairchild-91 нужно корректировать в фм
раздел водоплавания, чего правильно сделать не могу.
Летает удовлетворительно, не рыскает.
Если будет новое 3До со всеми хуками - можна будет в поляре
выставить "более точные" цифры Су.

Vasya 21.06.2022 18:37
Фм Fairchild-91B
https://www.sas1946.com/main/index.p...c,62011.0.html
тоже "от балды".
Код:
[Aircraft]
  Type 1
  Crew 1
  Wingspan 19.0
  Length 13.5
  Seaplane 1
  Canard 0
  Jet 0
  JetHiV 0
[Mass]
  Empty 2718.0
  TakeOff 4000.0
  Oil 40.0
  Fuel 540.0
[Controls]
  CAileron 1
  CAileronTrim 1
  CElevator 1
  CElevatorTrim 1
  CRudder 1
  CRudderTrim 1
  CFlap 1
  CFlapPos 2
  CDiveBrake 0
  CInterceptor 0
  CEngine 1
  CVectoredThrust 0
  CUndercarriage 0
  CWheelBrakes 0
  CLockTailwheel 1
  CStabilizer 0
  CArrestorHook 0
  CWingFold 0
  CCockpitDoor 0
  DefaultAileronTrim 0.000
  DefaultElevatorTrim 0.000
  DefaultRudderTrim 0.000
[Squares]
  Wing 51.0
  Aileron 1.9
  Flap 3.3
  Stabilizer 6.5
  Elevator 5.4
  Keel 8.0
  Rudder 5.5
  Wing_In 5.5
  Wing_Mid 10.0
  Wing_Out 10.0
  FuselageCxS 0.00
  AirbrakeCxS 0.0
[Toughness]
  AroneL 300
  AroneR 300
  CF 800
  Engine1 300
  Engine2 300
  Engine3 300
  Engine4 300
  GearL2 600
  GearR2 600
  Keel1 300
  Keel2 300
  Nose 300
  Oil 300
  Rudder1 300
  Rudder2 300
  StabL 300
  StabR 300
  Tail1 600
  Tail2 600
  Turret1B 300
  Turret2B 300
  Turret3B 300
  Turret4B 300
  Turret5B 300
  Turret6B 300
  VatorL 300
  VatorR 300
  WingLIn 300
  WingLMid 300
  WingLOut 300
  WingRIn 300
  WingRMid 300
  WingROut 300
  Flap01 100
  Flap02 100
  Flap03 100
  Flap04 100
[Arm]
  Aileron 7.1
  Flap 3.1
  Stabilizer 7.3
  Keel 7.2
  Elevator 8.0
  Rudder 8.0
  Wing_In 1.2
  Wing_Mid 3.1
  Wing_Out 7.2
  GCenter 0.0
[Engine]
  Engine0Family A-942B_R-1690:A-942B_FM
  Engine0SubModel PW_R-1690
[Gear]
  FromIni 1
  H 0.9
  Pitch 0.0
  SinkFactor 28000.0
  WaterClipList 04050607112324
[Params]
  CriticalAOA 16.00
  CriticalCy 01.40
  CriticalAOAFlap 16.00
  CriticalCyFlap 01.80
  SpinTailAlpha 17.00
  SpinCxLoss 0.10
  SpinCyLoss 0.05
  Vmax 238.0
  Vmin 130.0
  VmaxAllowed 560.0
  VmaxH 245.0
  HofVmax 5000.0
  VminFLAPS 100.0
  VmaxFLAPS 160.0
  Vz_climb 10.0
  V_climb 190.0
  T_turn 19.0
  V_turn 170.0
  K_max 9.0
  Cy0_max 0.15
  FlapsMult 1.1
  FlapsAngSh 4.0
  G_class_coeff 20.0
  G_class 6.0
  Range 800.0
  CruiseSpeed 180.0
  SensYaw 0.3
  SensPitch 0.4
  SensRoll 0.2
[Polares]
  lineCyCoeff 0.098
  AOAMinCx_Shift 1.5
  Cy0_0 0.15
  AOACritH_0 16.0
  AOACritL_0 -16.0
  CyCritH_0 1.2
  CyCritL_0 -0.8
  CxMin_0 0.08
  parabCxCoeff_0 5.0E-4
  Cy0_1 0.7
  AOACritH_1 14.0
  AOACritL_1 -22.0
  CyCritH_1 1.4188315
  CyCritL_1 -0.7
  CxMin_1 0.10
  parabCxCoeff_1 5.6E-4
  draw_graphs 0
  mc3 -2.9991,-11.086,-29.882,59.825,-53.377,-246.74,-216.73,-210.01
  mc4 13.37,50.771,175.28,-67.576,665.61,3364.3,3700.7,2780.4
  mm 0.615,0.67,0.729,0.731,0.72,0.674,0.635,0.598
  mz 0.249,0.182,0.112,0.048,0.062,0.048,0.045,0.054
[SOUND]
  Engine Std
Код:
[PW_R-1690]
  HorsePowers 1600
  BoostFactor 1.12
  RPMMin 350
  RPMNom 2400
  RPMMax 2400
  RPMMaxAllowed 2800
  Reductor 0.72
  PropDiameter 3.35
  PropAnglerType 2
  PropAnglerSpeed 0.08
  PropAnglerMinParam 900.0
  PropAnglerMaxParam 2400.0
  PropPhiMin 22.0
  PropPhiMax 42.0
  PropAoA0 11.0
  CompressorPMax 1.6
  Voptimal 260.0
  CompressorAltitude0 2000.0
  CompressorMultiplier0 0.91
  CompressorAltitude1 4800.0
  CompressorMultiplier1 0.85
  CompressorRPMP0 1500.0
  CompressorRPMCurvature 0.0
  CompressorRPMPMax 2500.0
  CompressorMaxATARPM 1.6
  CompressorSpeedManifold 0.4
  CompressorRPM0 450
  CompressorATA0 0.7
  TESPEED 0.01
  TWATERMAXRPM 200
  TOILINMAXRPM 70
  TOILOUTMAXRPM 105
  MAXRPMTIME 250
  MINRPMTIME 999
  TWATERMAX 230
  TWATERMIN 60
  TOILMAX 125
  TOILMIN 40
  DisP0x 2550
  DisP0y 0
  DisP1x 0
  DisP1y 56
  MAXRPMTIME 220
Читаю:
https://alternathistory.com/letayush...t-1-braziliya/
https://modelist-konstruktor.com/avi...evshaya-shansa
http://www.airwar.ru/enc/flyboat/f91.html

Vasya 22.06.2022 06:55
Вложений: 1
"Исправленная фм для Fairchild-91B
Код:
[Aircraft]
  Type 1
  Crew 1
  Wingspan 17.70
  Length 13.0      // 14.22
  Seaplane 1
  Canard 0
  Jet 0
  JetHiV 0
[Mass]
  Empty 2992.0
  TakeOff 4673.0
  Oil 48.0
  Fuel 1000.0      // 490.0
[Controls]
  CAileron 1
  CAileronTrim 1
  CElevator 1
  CElevatorTrim 1
  CRudder 1
  CRudderTrim 1
  CFlap 1
  CFlapPos 3
  CDiveBrake 0
  CInterceptor 0
  CEngine 1
  CVectoredThrust 0
  CUndercarriage 0
  CWheelBrakes 0
  CLockTailwheel 1
  CStabilizer 0
  CArrestorHook 0
  CWingFold 0
  CCockpitDoor 0
  DefaultAileronTrim 0.005
  DefaultElevatorTrim -0.4
  DefaultRudderTrim 0.185
[Squares]
  Wing 44.90
  Aileron 2.35
  Flap 5.20
  Stabilizer 4.58
  Elevator 3.03
  Keel 2.12
  Rudder 2.39
  Wing_In 9.60
  Wing_Mid 7.50
  Wing_Out 5.35
  FuselageCxS 0.00
  AirbrakeCxS 0.0
[Arm]
  Aileron 6.9
  Flap 3.6
  Stabilizer 7.5
  Keel 7.9
  Elevator 8.2
  Rudder 9.0
  Wing_In 2.0
  Wing_Mid 4.0
  Wing_Out 7.0
  Wing_V 4.0
  GCenter 0.05
  GCenterZ 0.00
  GC_AOA_Shift 0.45
  GC_Flaps_Shift 0.15
//  GC_Gear_Shift -0.04
[Toughness]
  AroneL 300
  AroneR 300
  CF 800
  Engine1 300
  Engine2 300
  Engine3 300
  Engine4 300
  GearL2 600
  GearR2 600
  Keel1 300
  Keel2 300
  Nose 300
  Oil 300
  Rudder1 300
  Rudder2 300
  StabL 300
  StabR 300
  Tail1 600
  Tail2 600
  Turret1B 300
  Turret2B 300
  Turret3B 300
  Turret4B 300
  Turret5B 300
  Turret6B 300
  VatorL 300
  VatorR 300
  WingLIn 300
  WingLMid 300
  WingLOut 300
  WingRIn 300
  WingRMid 300
  WingROut 300
  Flap01 100
  Flap02 100
  Flap03 100
  Flap04 100
[Engine]
  Engine0Family Wright_Cyclone-1820(MOD):WA_FM
  Engine0SubModel Wright-Cyclone-SGR-1820/F-52/Fairchild-91B
[Gear]
  FromIni 1
  H 0.9
  Pitch 0.0
  SinkFactor 28000.0
  WaterClipList 04050607112324
[Params]
  CriticalAOA 16.50
  CriticalCy 01.30
  CxCurvature 00.85
  CxStraightness 00.22
  CriticalAOAFlap 15.00
  CriticalCyFlap 01.82
  SpinTailAlpha 17.00
  SpinCxLoss 0.10
  SpinCyLoss 0.05
  Vmin 170.0
  Vmax 250.0
  VmaxAllowed 600.0
  VmaxH 270.0
  HofVmax 3500.0
  VminFLAPS 155.0
  VmaxFLAPS 250.0
  Vz_climb 11.0
  V_climb 220.0
  T_turn 28.0
  V_turn 280.0
  K_max 12.0
  Cy0_max 0.40
  FlapsMult 1.0
  FlapsAngSh 4.0
  G_class_coeff 20.0
  G_class 11.0
  Range 1070.0
  CruiseSpeed 220.0
  SensYaw 0.32
  SensPitch 0.39
  SensRoll 0.28
[Polares]
  lineCyCoeff 0.095
  AOAMinCx_Shift 0.413
  Cy0_0 0.40
  AOACritH_0 16.5
  AOACritL_0 -18.0
  CyCritH_0 1.30
  CyCritL_0 -0.686
  CxMin_0 0.043
  parabCxCoeff_0 4.5E-4
  Cy0_1 1.10                  // 0.85
  AOACritH_1 15.0
  AOACritL_1 -20.0
  CyCritH_1  1.82            // 1.60
  CyCritL_1 -0.60
  CxMin_1 0.095
  parabCxCoeff_1 6.2E-4
  parabAngle 4.5
  Decline 0.006
  maxDistAng 35.0
  draw_graphs 0
  mc3 -12.6,-11.059,-8.614,-27.27,-51.288,-9.3279,-3.9412,-42.932
  mc4 23.571,22.421,26.054,256.62,310.51,67.576,38.145,256.62
  mm 0.706,0.774,0.822,0.8,0.777,0.72,0.665,0.595
  mz 0.326,0.317,0.259,0.105,0.111,0.146,0.153,0.1
[SOUND]
  Engine Std
  Prop fw_prop
Мод тут:
https://www.sas1946.com/main/index.p...c,62011.0.html
Флайтмодель положил в мини-баттонз для водоплавающих.
Из класса выкинул ненужный код, который "забыли вытереть"
из копированного класса Амбара.
Мотор Wright-Cyclone-SGR-1820/F-52
не сильно высотный, максимальная скорость 270 км. в час
на высоте 3400 метров - там отдача мотора всего 730 л.с.
Раздел для водоплавания взял из Амбара:
Код:
[Gear]
  FromIni 1
  H 0.9
  Pitch 0.0
  SinkFactor 28000.0
  WaterClipList 04050607112324
Вручную можно взлетать на скорости в 110 км. в час.
Мотор слабоват и в условиях "неправильной" воды в Иле
автопилот наверное взлететь не сможет.
Плечи от близкого по размерам самолёта Беафорта.,
площади пересчитаны применительно к тому же Беафорту.
В 3До - хотя "дикий %) франкенштейн" - есть нужные хуки,
поэтому поляру настроил на 4 градуса установки крыла.
Профиль родной Кларк Игрек с 18 проц. толщины(15 в среднем). :ok:
Возможно не всё точно, но поведение в воздухе оцениваю на хорошо.:rolleyes:
Водоплавание настроить правильно не могу. :cry:
Приятных полётов!

Vasya 22.06.2022 19:44
Тестил фм Бе-4 даже на плавающем Зеро.
Подумал - почему бы не порысовать и для Зеро...?
Код:
[Aircraft]
  Type 1
  Crew 1
  Wingspan 9.6
  Length 8.71
  Seaplane 1
  Canard 0
  Jet 0
  JetHiV 0
[Mass]
  Empty 2050.0
  TakeOff 2433.7
  Oil 30.0
  Fuel 400.0
[Controls]
  CAileron 1
  CAileronTrim 0
  CElevator 1
  CElevatorTrim 1
  CRudder 1
  CRudderTrim 0
  CFlap 1
  CFlapPos 3
  CDiveBrake 0
  CInterceptor 0
  CEngine 1
  CVectoredThrust 0
  CUndercarriage 0
  CWheelBrakes 0
  CLockTailwheel 0
  CStabilizer 0
  CArrestorHook 0
  CWingFold 0
  CCockpitDoor 1
  CockpitDoorPeriod 2.5
  CAileronThreshold 280.0
  CRudderThreshold 320.0
  CElevatorThreshold 360.0
  DefaultAileronTrim 0.009
  DefaultElevatorTrim 0.0
  DefaultRudderTrim 0.0745
[Squares]
  Wing 22.438
  Aileron 1.72
  Flap 1.492
  Stabilizer 2.986
  Elevator 0.985
  Keel 0.926
  Rudder 0.693
  Wing_In 4.0
  Wing_Mid 4.0
  Wing_Out 3.219
  AirbrakeCxS 0.0
[Arm]
  Aileron 3.84
  Flap 1.70
  Stabilizer 5.10
  Keel 5.40
  Elevator 5.48
  Rudder 5.72
  Wing_In 1.0
  Wing_Mid 2.28
  Wing_Out 3.98
  Wing_V 5.4
  GCenter 0.05
  GCenterZ 0.00
  GC_AOA_Shift 0.40
  GC_Flaps_Shift 0.15
  GC_Gear_Shift 0.05
[Toughness]
  AroneL 40
  AroneR 40
  CF 300
  Engine1 200
  Engine2 200
  Engine3 200
  Engine4 200
  GearL2 444
  GearR2 444
  Keel1 50
  Keel2 50
  Nose 50
  Oil 50
  Rudder1 50
  Rudder2 50
  StabL 50
  StabR 50
  Tail1 100
  Tail2 100
  Turret1B 100
  Turret2B 100
  Turret3B 100
  Turret4B 100
  Turret5B 100
  Turret6B 100
  VatorL 40
  VatorR 40
  WingLIn 100
  WingLMid 75
  WingLOut 60
  WingRIn 100
  WingRMid 75
  WingROut 60
  Flap01 50
  Flap02 50
  Flap03 50
  Flap04 50
  GearC2 444
[Engine]
  Engine0Family Nakajima_DAS_JAPAN:Rufe
  Engine0SubModel Nakajima-Sakae-11-12/A6M2_AM/NEW
[Gear]
  FromIni 1
  H 2.03
  Pitch 6.43
  SinkFactor 28000.0
  WaterClipList 434445464748
[Params]
  CriticalAOA 22.00
  CriticalCy 01.44
  CxCurvature 00.64
  CxStraightness 00.11
  CriticalAOAFlap 18.00
  CriticalCyFlap 01.75
  SpinTailAlpha 17.00
  SpinCxLoss 0.06
  SpinCyLoss 0.02
  Vyfac 1.00
  Tfac 1.04
  Vmin 150.0
  Vmax 350.0
  VmaxAllowed 630.0
  VmaxH 435.0
  HofVmax 4250.0
  VminFLAPS 140.0
  VmaxFLAPS 250.0
  Vz_climb 20.0
  V_climb 220.0
  T_turn 15.0
  V_turn 290.0
  K_max 13.3
  Cy0_max 0.15
  FlapsMult 1.0
  FlapsAngSh 12.0
  G_class_coeff 20.0
  G_class 12.6
  ReferenceWeight 30.00
  Range 1400.0
  CruiseSpeed 340.0
  SensYaw 0.44
  SensPitch 0.66
  SensRoll 0.30
[Polares]
  lineCyCoeff 0.092
  AOAMinCx_Shift 0.42
  Cy0_0 0.13
  AOACritH_0 22.0
  AOACritL_0 -16.0
  CyCritH_0 1.44
  CyCritL_0 -0.91
  CxMin_0 0.029
  parabCxCoeff_0 4.5E-4
  Cy0_1 0.62
  AOACritH_1 18.0
  AOACritL_1 -22.0
  CyCritH_1 1.568
  CyCritL_1 -0.76
  CxMin_1 0.079            // Cx Polar ~ 0.050 + CxMin 0.029 = 0.079
  parabCxCoeff_1 6.2E-4
  parabAngle 5.0
  Decline 0.008
  maxDistAng 35.0
  draw_graphs 0
  mc3 -18.481,-14.486,-9.8192,-40.103,-34.626,-12.596,31.23,37.426
  mc4 41.96,41.96,34.677,413.29,310.51,175.28,-119.72,-159.34
  mm 0.646,0.693,0.777,0.764,0.759,0.716,0.673,0.639
  mz 0.25,0.224,0.213,0.088,0.088,0.085,0.089,0.105
[SOUND]
  Engine fw_190
Посадочная часть поляры от дефолта отличается очень мало -
Омовцы "угадали".
В остальном поляра от профиля 2315 - так пишут в зарубежных "сми".
Расчёт: Су профиля 1.61х0.94(влияние фюзеляжа) - 5% плохая покраска крыла.
Вооружение оригинальное, не дефолтное - положил в папку вместе со звуком.
Скорость у земли - около 350 км. в час.
На высоте 4300 метров 435 км. в час - радиатор 8.
Приятных полётов! :rolleyes:
Ещё попробую пошлифовать управляемость. :ok:
----------------------------------------------------------
Мод включён в основную сборку Рейзенов - ниже по странице.

UFO 22.06.2022 19:55
Цитата:
Сообщение от Vasya (Сообщение 222016)
Тестил фм Бе-4 даже на плавающем Зеро.
Подумал - почему бы не порысовать и для Зеро...?
А сухопутные "Зеро" ? :) Год-полтора тому спрашивал...:ups:

Vasya 23.06.2022 02:58
Фм для Рейзена

Вложений: 3
Цитата:
Сообщение от UFO (Сообщение 222017)
А сухопутные "Зеро" ? :) Год-полтора тому спрашивал...:ups:
Выкладывал где то в 20 году, сейчас(пару дней) перенастрою
управление и прикреплю тут.
Там ещё немного отдачу винта увеличил - на несколько процентов.
Для того что бы удержать историческую скорость - 510-540 на высоте.
В моде A6M2-5A-C входит и водоплавающий Рейзен тоже. :rolleyes:
Все Зеро имеют своё "историческое" вооружение, а не МЖФФ как в дефолте. :ok:
Даже 60 снарядов будет хватать на бой, если попадать.
А от пулемёты слабые - только баки поджигать, если пилить.
Посматриваю сюда:
https://wiki.wargaming.net/ru/Navy:Mitsubishi_A6M_Zero
-------------------------------
Пока на тест - архив ниже.
"Настраиваю вот только Зеро-3 с обрезанными крыльями.
Скорость немного больше, чем в американском документе,
но и мощности мотора "гамэрыканци" намерили меньше.
Модели выше тесты ещё не проходили, только записал цифры в фм.
Управление тоже не настроено, тесты прошли только ранние модели.
Водоплавающий Зеро уже вставлен в мод, предыдущий мод нужно удалить.
Нет модели 22 и других модных., так же и 62-63 модели.
Попробую на неделе собрать всё в кучу.
Ещё у меня установлен мод Barnesy_A6M_4.12-4.13.
Поэтому кокпит внутри покрашен и более "благородные планеры"."
Мод постараюсь обновлять, добавив ещё пару моделей
и донастроив управление.
Ранние Зеро чуть медленнее, чем в Тундре, хотя поставил костыли. :eek:
У земли как Ишак 18 где то, даже хуже :DONT_KNOW: - рули закусывает :cry: на маневрах.
----------------------
Обновил мод 27-06-2022 г.
Добавлены: модель А6М3-22, так же дефолтные 62/63.
Вложил классы из БАТ - линейка 22/32/52-х? моделей.
Так же файлики СОД к ним.
Управление А6М5а-б-с без тестов - аналогичное простой пятёрке.
-------------------------
В мод добавил классы кокпитов с исправленным прибором наддува.
Теперь по высотам прибор показывает "исторически правильный" наддув.
Модели 62/63 имеют впрыск метанола.
Поскольку их было сделано незначительное количество, то поставил
впрыск водометанола с разными настройками.
Небольшая прибавка скорости в сравнении с 32 моделью только
на высоте 5000-5600 метров, дальше метанол "не хочет правильно"
испаряться во впускном коллекторе.
Поздние модели - С/62/63 - на номинале на 12-13 км. на высоте
медленнее 52 модели.
Более-мение исторично, учитывая офигительный разброс данных
в мурзилках, Тундре и документах испытаний.
Приятных путешествий над виртуальным Тихом Океане!
---------------------
Ещё постараюсь пошлифовать управление и добавить БАТовские
:ok: модели, насколько возможно.

Vasya 24.06.2022 07:35
Вложений: 1
Попытка изобразить для Хаябусы.
Код:
[Params]
  CriticalAOA 17.00
  CriticalCy 01.46
  CxCurvature 00.80
  CxStraightness 00.07
  CriticalAOAFlap 16.50
  CriticalCyFlap 02.27
  SpinTailAlpha 17.00
  SpinCxLoss 0.09
  SpinCyLoss 0.08
  Vyfac 0.95
  Tfac 1.06
  Vmin 150.0
  Vmax 405.0
  VmaxAllowed 650.0
  VmaxH 495.0
  HofVmax 4200.0
  VminFLAPS 125.0
  VmaxFLAPS 250.0
  Vz_climb 20.0
  V_climb 220.0
  T_turn 15.0
  V_turn 230.0
  K_max 13.5
  Cy0_max 0.14
  FlapsMult 1.0
  FlapsAngSh 12.0
  G_class_coeff 20.0
  G_class 11.0
  ReferenceWeight -20.00
  Range 1400.0
  CruiseSpeed 340.0
  SensYaw 0.4
  SensPitch 0.63
  SensRoll 0.35
[Polares]
  lineCyCoeff 0.096          // 0.77416:8*=0.09677 / 0.77:1.15=0.7
  AOAMinCx_Shift 0.65        // Cma ~ 0.15
  Cy0_0 0.14                  // Cy0 ~ 0.20x0.7=0.14
  AOACritH_0 17.0
  AOACritL_0 -17.0
  CyCritH_0 1.46              // Cy_max 1.75x0.94=1.645-11%(очень плохая покраска)
  CyCritL_0 -1.04            // среднее нижнее Cy для профилей НАСА 2415-4415
  CxMin_0 0.020
  parabCxCoeff_0 4.0E-4
  Cy0_1 0.80                  // Cy_max1 ~ 0.86
  AOACritH_1 16.5
  AOACritL_1 -26.0
  CyCritH_1 2.27
  CyCritL_1 -0.86
  CxMin_1 0.059
  parabCxCoeff_1 6.5E-4
  parabAngle 4.5
  Decline 0.008
  maxDistAng 32.0
  draw_graphs 0
Смотрел тут и ещё много разных обрывков сканов близких профилей.
https://pure.tudelft.nl/ws/portalfil...and_Camber.pdf
Типа чертёж:
http://www.airwar.ru/image/idop/fww2/ki43/ki43-1.gif
Видно, что профиль лежит(хвостик опущен) -
крыло чуть повернули на 1-1.25 градуса.
Критический угол профиля 18-18.5 градуса, поэтому в поляре
уменьшил на 1 градус - AOACritH_0 17.0.
Посадочная часть - прикид, зарисовка на тему - там закрылок выезжает,
а не опускается.
Для примера смотрел на таблицу закрылков для профиля Кларк.
Считал линейно от Су макс 2.8.
Площадь закрылка неизвестна - возможно около 1.7 метра.
Хаябусы будут в одном файле вместе с фм для Рейзена.

andrey65 24.06.2022 12:11
ФМ работает на Зеро

UFO 24.06.2022 21:01
Цитата:
Сообщение от Vasya (Сообщение 222020)
...Ещё у меня установлен мод Barnesy_A6M_4.12-4.13. Поэтому кокпит внутри покрашен и более "благородные планеры".
Мод постараюсь обновлять, добавив ещё пару моделей
и донастроив управление.
Шановный, по возможности прикрепи и сам мод. Часа 3 пролазал по САСу и др. но так и не нашел :cry: Все, что нашел "JCats_A6M" :ups:

Vasya 25.06.2022 01:09
Цитата:
Сообщение от UFO (Сообщение 222035)
Шановный, по возможности прикрепи и сам мод. Часа 3 пролазал по САСу и др. но так и не нашел :cry: Все, что нашел "JCats_A6M" :ups:
Знайшов.
https://www.patrulla-azul.com/FreeIL...hp?f=15&t=1545
http://www.mediafire.com/file/3tk6b4...21_A6M.7z/file

andrey65 25.06.2022 04:29
Цитата:
Сообщение от UFO (Сообщение 222035)
Шановный, по возможности прикрепи и сам мод. Часа 3 пролазал по САСу и др. но так и не нашел :cry: Все, что нашел "JCats_A6M" :ups:
У меня ФМ работает на дефолтном А6, не на линейке от ДжапанКэта.

UFO 25.06.2022 07:25
Цитата:
Сообщение от Vasya (Сообщение 222036)
:good: :beer: :dance: СПАСИБО

Vasya 25.06.2022 07:41
Цитата:
Сообщение от andrey65 (Сообщение 222037)
У меня ФМ работает на дефолтном А6, не на линейке от ДжапанКэта.
Из Джапан Кета вставил только классы 22 модели. :ok:
Остальное - дефолт, 62/63 модели ещё не сделал - не вписал
в классы ссылку на отдельный файлик с фм.

Vasya 25.06.2022 08:05
Цитата:
Сообщение от UFO (Сообщение 222038)
:good: :beer: :dance: СПАСИБО
Нема за що. :rolleyes:
----------------------------
Читал форум Тундры, пытался разобраться в высотных
характеристиках ранних Сакае-11/12.
Пришлось переделывать двигатель на ранние Зеро.
Скорость не поменялась - разница 1-3 км. в час.
Ещё нужно ковырять классы кокпита - исправлять прибор наддува,
в дефолте он показывает не правильные цифры.
Почему?
Потому как давление наддува в дефолтных моторах взяты с потолка.
Вот так будет выглядеть мотор Сакаи-12.
Код:
[Nakajima-Sakae-11-12/A6M2/NEW]
  HorsePowers 1010.0    // 953.0Х1.06(эффективность винта 0.73)=1010 л.с.
  BoostFactor 1.0
  WEPBoostFactor 1.05
  cAfterburner 1
  AfterburnerType 11
  Thrust 0
  PropMass 140.0
  RPMMin 200
  RPMNom 2500.0
  RPMMax 2500.0
  RPMMaxAllowed 2800.0
  Reductor 0.6875
  PropDiameter 2.8                      // 2.9
  PropAnglerType 1
  PropAnglerSpeed 0.090
  PropAnglerMinParam 1718.75
  PropAnglerMaxParam 2500.0
  PropAnglerAfterburnerParam 2550.0
  PropPhiMin 22.0                      // 25.0
  PropPhiMax 45.0                      // 45.0
  PropAoA0 11.0
  Voptimal 300.0
  cCompressor 0
  CompressorSteps 1
  CompressorRPMCurvature 4.0
  CompressorPMax 1.384
  CompressorAltitude0 3400.0            // 4200.0 / +150 918mm 940Hp
  CompressorMultiplier0 1.055
  CompressorBaseMultiplier0 1.055
  CompressorRPMP0 1400.0
  CompressorRPMPMax 2550.0
  CompressorMaxATARPM 1.38
  CompressorSpeedManifold 0.5
  CompressorRPM0 450
  CompressorATA0 0.45
  CompressorRPM1 1400
  CompressorATA1 0.70
  CompressorRPM2 1600
  CompressorATA2 0.75
  CompressorRPM3 1800
  CompressorATA3 0.85
  CompressorRPM4 2100
  CompressorATA4 1.10
  CompressorRPM5 2300
  CompressorATA5 1.20
  CompressorRPM6 2500
  CompressorATA6 1.38
  DisP0x 2500
  DisP0y 0
  DisP1x 0
  DisP1y 35
  cRadiator 1
  TESPEED 0.021
  TWATERMAXRPM 200
  TOILINMAXRPM 70
  TOILOUTMAXRPM 85
  MAXRPMTIME 600
  MINRPMTIME 999
  TWATERMAX 230
  TWATERMIN 150
  TOILMAX 105
  TOILMIN 40
Читал тут:
https://forum.warthunder.ru/index.ph...omment=3562303
Там есть ссылки на оригинальные документы на японском,
но я ни бум-бум.
Принял к вниманию так же эту мурзилку.
https://www.valka.cz/Ha-25-Ha-35-12-t81238
Для Хаябусы немного упростил мотор - хотя всё тоже в принципе.
Код:
[Ha-25/35-12/KI-43A-B/NEW]
  HorsePowers 990.0
  BoostFactor 1.0
  Thrust 0
  PropMass 120.0
  RPMMin 200
  RPMNom 2550.0
  RPMMax 2550.0
  RPMMaxAllowed 2800.0
  Reductor 0.6875
  PropDiameter 2.8                      // 2.9
  PropAnglerType 1
  PropAnglerSpeed 0.080
  PropAnglerMinParam 1753.125
  PropAnglerMaxParam 2550.0
  PropPhiMin 22.0                      // 26.0
  PropPhiMax 46.0                      // 46.0
  PropAoA0 11.0
  Voptimal 300.0
  cCompressor 0
  CompressorSteps 1
  CompressorRPMCurvature 4.0
  CompressorPMax 1.384                  // +250 1018mm
  CompressorAltitude0 3400.0            // 4200.0  // +150 918mm
  CompressorMultiplier0 1.0607          // 1050Hp
  CompressorBaseMultiplier0 1.0605
  CompressorRPMP0 1400.0
  CompressorRPMPMax 2550.0
  CompressorMaxATARPM 1.384
  CompressorSpeedManifold 0.5
  CompressorRPM0 450
  CompressorATA0 0.45
  CompressorRPM1 1400
  CompressorATA1 0.70
  CompressorRPM2 1600
  CompressorATA2 0.75
  CompressorRPM3 1800
  CompressorATA3 0.85
  CompressorRPM4 2100
  CompressorATA4 1.10
  CompressorRPM5 2300
  CompressorATA5 1.20
  CompressorRPM6 2550
  CompressorATA6 1.384
  DisP0x 2500
  DisP0y 0
  DisP1x 0
  DisP1y 25
  cRadiator 1
  TESPEED 0.021
  TWATERMAXRPM 200
  TOILINMAXRPM 70
  TOILOUTMAXRPM 87
  MAXRPMTIME 600
  MINRPMTIME 999
  TWATERMAX 230
  TWATERMIN 150
  TOILMAX 105
  TOILMIN 40
Хаябуса-1а на высоте 4200 метров при оборотах 2500/шаг-90
выдала 500 км. в час - радиатор - 8.
В классах копитов попытаюсь исправить приборы наддува - что бы показывал фул-реал.
Переводил наддув этой программой.
https://www.translatorscafe.com/unit...я%20атмосфера/
Считал: 768+150/250=918/1018мм - 1.25/1.38АТА.
В Иле в моторах пишут тех-атмосферу.

Pirx 25.06.2022 16:43
Цитата:
Сообщение от Vasya (Сообщение 222020)
Модели 62-63 чуть позже. :ok:
Жду с нетерпением! :)
Василь, это в отдельном файле будет? Или все вместе? Лучше бы вместе все Зеро, ну чтобы не путаться потом ;)

На твоих самолетах, с обновленными, хорошо проработанными флайт-моделями, летать - одно удовольствием :beer:

Vasya 26.06.2022 07:34
Цитата:
Сообщение от Pirx (Сообщение 222043)
Жду с нетерпением! :)
Василь, это в отдельном файле будет? Или все вместе? Лучше бы вместе все Зеро, ну чтобы не путаться потом ;)

На твоих самолетах, с обновленными, хорошо проработанными флайт-моделями, летать - одно удовольствием :beer:
Выше выложил обновление - сложил в одну папку. :ok:

andrey65 26.06.2022 07:59
Спасибо! Василий, уточни, какие именно модели обновлены.

andrey65 26.06.2022 08:02
И еще просьба: не можешь вскрыть ФМ вот этого самолета?https://www.sas1946.com/main/index.p...html#msg276831

Vasya 26.06.2022 09:12
Цитата:
Сообщение от andrey65 (Сообщение 222046)
И еще просьба: не можешь вскрыть ФМ вот этого самолета?https://www.sas1946.com/main/index.p...html#msg276831
Хорошо, через пару дней.
По Зеро:
вложен текстовый файлик, где есть названия изменённых моделей. :ok:

Vasya 27.06.2022 11:43
Мод Рейзенов обновлён 27 июня.
Фм ещё не дошлифовал.
Изменения:
добавлены модели из БАТ, кроме класса 54 модели с двигателем от Ки-100.
Поскольку файликов код из БАТ у меня нет, то к БАТовским моделям
эти файлики сделаны на основе дефолтных.
В модели 52-Отсу убран мелкий пулемёт - в кокпите его нет и так.
В модели 52 Хеи раздел вооружения в классе расписан по старинке -
как он заработает в БАТ - не знаю.
Так же в 3До от Барнези перепутаны были местами пулемёты в 3До.
Поэтому сделал в меше так, что бы стрелял правый пулемёт.
Где то у меня завалялся класс А6М6 - от какого то мододела из САС.
Вписал ссылку на планер 62 модели и фм тоже.
Если какие проблемы - пишите.
Возможно к Зеро вернусь завтра :ok: - неважно себя чувствую. :eek:

vitaly 27.06.2022 19:56
Приветствую Коллеги
Вопрос: Кто нибудь пробовал "прикрутить" САСовский В-36 на IL-2_4-14-1m_DGen_pack_3_0_UPD?
С уважением

Vasya 28.06.2022 10:51
Вложений: 1
Цитата:
Сообщение от andrey65 (Сообщение 222046)
И еще просьба: не можешь вскрыть ФМ вот этого самолета?https://www.sas1946.com/main/index.p...html#msg276831
Фм такая - на глазок.
Профиль Кларк Игрек Ха(16/17проц.) - угол установки крыла - 0.
Код:
[Aircraft]
  Type 1
  Crew 3
  Wingspan 15.24
  Length 11.28
  Seaplane 0
  Canard 0
  Jet 0
  JetHiV 0
[Mass]
  Empty 2450.0
  TakeOff 3870.0
  Oil 58.0
  Fuel 565.0
[Controls]
  CAileron 1
  CAileronTrim 1
  CElevator 1
  CElevatorTrim 1
  CRudder 1
  CRudderTrim 1
  CFlap 1
  CFlapPos 3
  CDiveBrake 0
  CInterceptor 0
  CEngine 1
  CVectoredThrust 0
  CUndercarriage 1
  CLockTailwheel 1
  CStabilizer 1
  CArrestorHook 0
  CWingFold 0
//  CDifferentialBrakes 1
  CCockpitDoor 1
  CockpitDoorPeriod 3.0
  CAileronThreshold 360.0
  CRudderThreshold 370.0
  CElevatorThreshold 380.0
  DefaultAileronTrim 0.008
  DefaultElevatorTrim 0.00
  DefaultRudderTrim 0.102
[Squares]
  Wing 32.30
  Aileron 2.6
  Flap 3.58
  Stabilizer 4.06
  Elevator 1.7
  Keel 1.80
  Rudder 1.2
  Wing_In 5.0
  Wing_Mid 5.0
  Wing_Out 6.015
  FuselageCxS 0.0
  AirbrakeCxS 0.0
[Arm]
  Aileron 5.25
  Flap 2.0
  Stabilizer 6.5
  Keel 6.25
  Elevator 7.1
  Rudder 7.05
  Wing_In 2.0
  Wing_Mid 3.5
  Wing_Out 5.5
  Wing_V 5.6
  GCenter 0.05
  GCenterZ 0.00
  GC_AOA_Shift 0.48
  GC_Flaps_Shift 0.15
  GC_Gear_Shift -0.05
[Toughness]
  AroneL 100
  AroneR 100
  CF 300
  Engine1 200
  Engine2 20
  Engine3 200
  Engine4 200
  GearL2 300
  GearR2 300
  Keel1 150
  Keel2 150
  Nose 150
  Oil 100
  Rudder1 150
  Rudder2 150
  StabL 150
  StabR 150
  Tail1 200
  Tail2 200
  Turret1B 100
  Turret2B 100
  Turret3B 100
  Turret4B 100
  Turret5B 100
  Turret6B 100
  VatorL 150
  VatorR 150
  WingLIn 200
  WingLMid 200
  WingLOut 200
  WingRIn 200
  WingRMid 200
  WingROut 200
  Flap01 100
  Flap02 100
  Flap03 50
  Flap04 50
[Engine]
  Engine0Family Wright_Cyclone-1820(MOD):VulteeV1A_FM
  Engine0SubModel Wright-Cyclone-SGR-1820/F-2/Vultee-V-1A
[Gear]
  H 1.537901
  Pitch 14.154
  SinkFactor 1000.0
  SpringsStiffness 0.6
  TailStiffness 0.4
[Params]
  CriticalAOA 20.00        // график на профиле атлас Вулкан-авиа
  CriticalCy 01.35          // по графику профиля - атлас Вулкан-авиа
  CxCurvature 00.95        // расчётное значение для Су 1.050
  CxStraightness 00.11      // по графику профиля - атлас Вулкан-авиа
  CriticalAOAFlap 17.00    // посадочный график на профиле атлас Вулкан-авиа
  CriticalCyFlap 01.80      // посадочный график на профиле атлас Вулкан-авиа
  SpinTailAlpha 17.00
  SpinCxLoss 0.08
  SpinCyLoss 0.03
  Vyfac 1.0
  Tfac 1.1
  Vmin 160.0
  Vmax 325.0
  VmaxAllowed 700.0
  VmaxH 350.0
  HofVmax 3600.0
  VminFLAPS 140.0
  VmaxFLAPS 200.0
  Vz_climb 5.1
  V_climb 250.0
  T_turn 30.0
  V_turn 300.0
  K_max 11.3
  Cy0_max 0.15
  FlapsMult 1.0
  FlapsAngSh 10.0
  G_class_coeff 20.0
  G_class 9.0
  Range 1610.0
  CruiseSpeed 346.0
  SensYaw 0.42
  SensPitch 0.60
  SensRoll 0.32
[Polares]
  lineCyCoeff 0.090
  AOAMinCx_Shift 0.5
  Cy0_0 0.14
  AOACritH_0 18.0
  AOACritL_0 -16.5
  CyCritH_0 1.287
  CyCritL_0 -0.90
  CxMin_0 0.026
  parabCxCoeff_0 4.0E-4
  Cy0_1 0.82
  AOACritH_1 16.5
  AOACritL_1 -22.0
  CyCritH_1 1.82
  CyCritL_1 -0.68
  CxMin_1 0.093            // 0.067 + 0.026 = 0.093
  parabCxCoeff_1 5.5E-4
  parabAngle 4.5
  Decline 0.010
  maxDistAng 38.0
  draw_graphs 0
  mc3 -15.493,-9.478,-15.377,-4.9398,-6.5182,-17.43,1.4962,4.5389
  mc4 29.371,21.532,55.848,81.767,81.767,144.86,55.848,67.576
  mm 0.697,0.753,0.773,0.778,0.746,0.694,0.634,0.582
  mz 0.31,0.298,0.207,0.127,0.122,0.099,0.12,0.101
[SOUND]
  Engine Std
Получилось - относительно - настроить мотор.
Уменьшить диаметр винта ниже 3.0 метра не получается -
по полосе перестаёт ехать.
Для компенсации "неправильного" винта добавил мощности до 750 л.с.
Скорость из википедиии не достигает, возможно там указана скорость
для 52 мотора.
Самолётов было сделано мало и прошло почти 90 лет - :I'm_thinking:
точную скорость могли и не знать. :DONT_KNOW:
И-152 развивал 322 км. в час у земли, при том имел более мощный мотор.
У нас самолёт чуть не в два раза больше и тяжелее.
Вот как есть... :ups:

andrey65 29.06.2022 09:04
Очень понравилась ФМ на Валти... Но от земли он уходить не хочет. С боомбами не взлетит вообще. Хотя скорость хороша, 360 на 3000 м
Жаль, что в игре нет ПC-43 - V-11
https://alternathistory.livejournal.com/1236335.html


Текущее время: 10:55. Часовой пояс GMT +3.
Страница 233 из 250 « Первая 133183223231232 233 234235243 Последняя »
Показывать 40 сообщений этой темы на одной странице

Powered by vBulletin® Version 3.8.4
Copyright ©2000 - 2025, Jelsoft Enterprises Ltd. Перевод: zCarot
