Я с этим Илом скоро и по-китайски буду понимать.
А с МикроДемом не совсем получается так, как ты предлагаешь...

Дело в том, что сразу все файлы из архива в папку DEMs не бросишь - они в каждой паке имеют одинаковые названия.
А в папке узкая полоска карты...

там как-то по другому это дело реализуется... ну, да я разберусь.
Вся жизнь еще впереди.

А нащОт двухполосных аэродромов не знаю, не пробовал...
или пробовал, но не имел проблем, потому не запомнил.
Их много двухполосных, всяких и параллельных и перекрестных.
На всех обнаруживаются ограничения на взлет-посадку.
Надо строить и тестить....

Вчера кстати, забацал себе недалеко от губкинского карьера шикарный просторный деревянный филд, так эскадрилья И-16 не захотела на него садиться.
Первый сел, доехал до ему одному ведомой точки и встал.
Остальные исчезали с полосы.

Как рисовать в Фотожабе пути-дороги?

Ведь если я правильно понимаю цвет дороги 32 это, когда она идет по Loadland 0 ?
Nicht wahr?
А перешла на Midland 0 - уже плюс 4 т.е. 36.
вошла в город - опять цвет поменяла.
Пресекается с ж\д - плюс 64. Ну, вручную я это все понимаю как делать, а как правильно надо? Чтоб тяп-ляп и готово.

Короче, чтоб, вот создал я слой, провёл шоссее цветом 164, объединил с подложкой, и все цвета сами собой образовались, где какой нужен.

Так, наверно, должно быть?

Можно типа ссылку, чтоб элементарные вещи не толковать.
Самоучитель по фотожабе я штудирую потихоньку.
Где там посмотреть, в какой теме?

А это вообще возможно ? Мне казалось что нет. (Хотя в фотошопе я самоучка, методом тыка - так что если кто просветит - буду рад)
А на случай если таки невозможно - я пока продолжу тулзу обещанную писать...

Оп-п-пачки :eek: А я и не знал ... вернее, не задумывался над этим :ups:
Ну, если потеоретизировать ... Можно попробовать создавать разные типы дорог в разных слоях, причем все - чистА белые. Ну а потом, (из)меняя прозрачность слоя, добиваться того, чтобы при слиянии слоев получался нужный цвет (ориентируясь, ПМСМ, именно на перекрытие с lowland0, т. к. он "нулевой"). По идее, остальные "переходы" образуются тогда сами собой :rolleyes:

Вот утилита для работы с дорогами

Как с помощью фотошопа и этой утилиты сделать дороги:
1. нарисовать дороги в отдельных слоях, черным цветом
2. сохранить слои в виде отдельных файлов (напр. в фотошопе я бы сделал ниже этих слоёв слой залитый чисто белым, а затем включал слои с дорогами поотдельности и сохранял весь файл как png )
3. в RoadsTool.exe в блоке map_t загрузить map_t.tga
4. кнопки Clear во всех блоках (удаляют из map_t дороги соответсвующих типов)
5. а потом во всех блоках кнопка Add From... - и выбирать соотв. png файл с дорогами нужного типа (сохраненные в пункте 2 слои)
6. Сохранить map_t

Кнопки Save As... в блоках дорог сохраняют дороги из map_t в виде отдельных файлов (они там нарисованы черным по белому)

Собственно утилита:
http://www.aviaskins.com/vb/showpost...8&postcount=80

Может быть какие-то ещё функции стоит добавить ? (только такие котороые реализовать возможно в разумные сроки).
Приведу пока какие мысли у меня есть:
- По высотам вы рассуждали - может добавить возможность всю карту высот "опустить" на сколько то метров ? (все высоты понизить/повысить).
Может быть ещё возможность линейно "растянуть" по высоте (чуть более холмистой/плоской сделать).
- возможность сделать высоту нулевой в районе водоемов (такая вроде утилита на аркадах уже есть)
- убрать леса над дорогами, над водоемами
- возможность привести водные пиксели в map_t в соответствие с map_c
(т.е. сделать цвет водным там где в map_c вода, не водным (а каким ?) там где в map_c воды нет)
- как совсем развитие - если дороги нарисованы пересекающими реки, возможность сделать в дорогах разрывы и сгенерировать static с мостами

Что бы вам пригодилось в работе над этой картой ?

Все! Я серьезно :rolleyes: И если б еще как-нибудь края карты можно было подчищать ...

Пожалуй пора прекращать засорять тему о карте Москвы рассуждениями на отвлеченную тему.
Заинтересованные - велкам в аську (у меня в профиле указана), много нюансов обсудить нужно.

Я так понимаю, что реально строить карты тут ни кто не умеет.
Все пока только учатся методом научного тыка.
Думаю, стоит продолжить ветку Обучалка по мапингу
Я туда частенько заглядываю, освежить, так сказать, представление о картостроении.
Щас попробую RoadTools применить. Неужели расставит дороги как нужно?
А то, я тут уже пост приготовил с иллюстрациями, как выглядят разные пересечения дорог, на разных текстурах в map_t.tga файле и в затем в толстом редакторе.
Вполне подтверждается то, что я в предыдущем своём посте о дорогах напейсал...

Думаю что большая часть, если не ВСЕ, знания относительно Иловских данных получены методом тыка :).

На данный момент нет информации, опровергающей следующее представление о дорогах (а вот подтверждающей - навалом):
цвет в map_t можно поделить на 4 части
* 8-й бит (значение 128) - шоссе
* 7-й бит (значение 64) - ж/д дорога
* 6-й бит (значение 32) - грунтовая дорога
* с 5-го по 1-й биты (число от 0 до 31)- это цвет задающий текстуру
вы именно это и написали :)

RoadsTool основывается как раз на этой информации (проверить/добавить/снять биты в цвете - задача элементарая), если что то делает неправильно - скорее всего просто ошибка в реализации алгоритмов.

Не совсем так :rolleyes: Если просто "потыцать" пипеткой в map_T.tga, то можно обнаружить и другие значения ;) Причем эти "другие значения", похоже, являются суммой из перечисленных "частей", т. е., к примеру, пересечение шоссе с железкой на lowland2 даст, в итоге, 194 ... "я так думаю" (с) :ups:

Вот, что я собственно имел ввиду.

Коментарии тут излишни - из картинок все понятно.

Фрагменты map_T.tga неоригинальные - но все так и есть.

Извините, я у компьютера время от времени оказываюсь.

P.S. А программка RoadsTool сработала и корректно пересекла разные дороги, но в некоторых местах артефакты - это Фотожоп видимо намудрил.
Будет машинное время - перепроверю :)

Честное слово, последние посты надо бы перенести в веку Обучалка по мапингу.
Уважаемые модереторы, как вы на это смотрите?

Это никак не противоречит тому что я сказал, как раз наоборот подтверждает.
Как бы это попроще объяснить...
Можно мыслить эти 4 части как 4 независимых слоя.
Результирующий цвет (который берется пипеткой) - это результат бинарного ИЛИ всех четырех частей (в данном случае эквивалентно сложению)

Эту часть дискусси пожалуй действительно стоит перенсти в Обучалку

Хм ... а вот те артефакты, о которых Dad речил, это не результат ли этого самого "бинарного ИЛИ"? Хотя, если "складывать" побитно (ведь именно это имеется в виду?), то ошибки, по идее, исключены д. б. Разве что "исходники" некорректные :I'm_thinking:

Да просто я с фотошопом ни как не подружусь.
В файле my_map.PNG все корректно отображено. Гружу его в Фотошоп, кликаю Изображение > Режим > Градации серого, и цвета поползли. Может сразу их делать серыми? Хотя в идеале лучше бы вообще работать с цветными картами.
(где-то, вроде читал на аркадах, не помю по-русски или по-нерусски)Наверно можно произвольно назначить цвета z.B. красный - 128 серый, зеленый - 0 lowland. Ну это так к примеру, А потом кликнул - и все стало в Градациях серого, в нужных тонах.

Настройки фотошопа из поста уважаемого Mr N http://aviaskins.com/vb/showpost.php...3&postcount=24
только View->Proof Colors ни как не найду, прошлый раз нашёл, а теперь ни как. Где у Фотошопа настройки хранятся? Я довольно часто откатываю систему на месяц назад (образ полностью заряженый, а настройки не попали).

Странно, у меня ничего никуда не сползает. Да и не должно. RoadsTool сохраняет индексированную картинку, в палитре - только Grayscale оттенки. Так что преобразование в Оттенки серого не должно вообще ничего менять. Поидее...

Решил я использовать в этой тулзе другую библиотеку. Оказалось что GDI+ вообще нормально не поддерживает формат Grayscale. Мелкомягкие млин.
После перевода на другую библиотеку вродь должны читаться/писаться сразу tga файлы, и нормальные оттенки серого.

Не понял мысь, но "кликнул - и все стало в Градациях серого, в нужных тонах" вызывает большие сомнения, как то оно обычно так не бывает :).

Пункт меню View - третий справа. Но управление галкой Proof Colors доступно только когда открыт какой либо файл.
А вот куда он настройки прячет - не знаю :(.

И, к слову, ув. Dad, как то уж очень быстры вы перешли от моих рассуждений чего может быть стоило бы реализовать к формулировкам "Карту высот mr N обещает пофиксить своей новой утилитой", "Еще mr N обещает одним кликом нарисовать текстуры воды, на основе карты map_c" и т.п....

Не знаю как привильно растолковать.
Поищу пост, где об этом говорится. Там автор пишет, что для дорог назначает цвета контрастные относительно друг-друга. Красный и зелёный, например. Но потом он же их как-то делает понятными для Ила.
Смысл в том, что не фига не видно - чернота сплошная. Было бы все цветное - рисуй поля-леса-огороды, а потом переводи их в серые тона соответственно иловской спецификации. Я понимаю, что придумываю велосипед - прошу не пинать сильно.
(Вручную я бы сделал так - создал слой, нарисовал зеленый лес где мне надо, выделил, залил серым №24)
Короче поищу...

А вот третий справа у меня пунк меню Изображение. Такая вот руссификация. Но, век свободы не видать, я это Proof Color находил ...
В прошлой жизни может быть.

Да я вас правильно понял. Извините за вольную трактовку.

Текущий момент требует положительного заряда оптимизма, дабы поддержать проект.

Все задачи картостроения вполне решаемы Фотошопом, знать бы что нужно делать, и как.

Только и всего :)

"Изображение" - это, по идее, третий слева (Image в оригинальном Photoshop), View д. б. шось (на)вроде "Вид" или "Просмотр" ...

Нашёл уже...

Действительно третий слева Просмотр > Цветопроба
галочка ставица, но не держица...

Или надо было снять? Совсем запуталси...

Клепаю себе потихоньку Усть_камчатск. Мне там ни какие данные не нужны - я и так знаю где там тундра, где лес. И дорогу Усть-Камчатск - Ключи сам строил десять лет. А других дорог там нет. :)

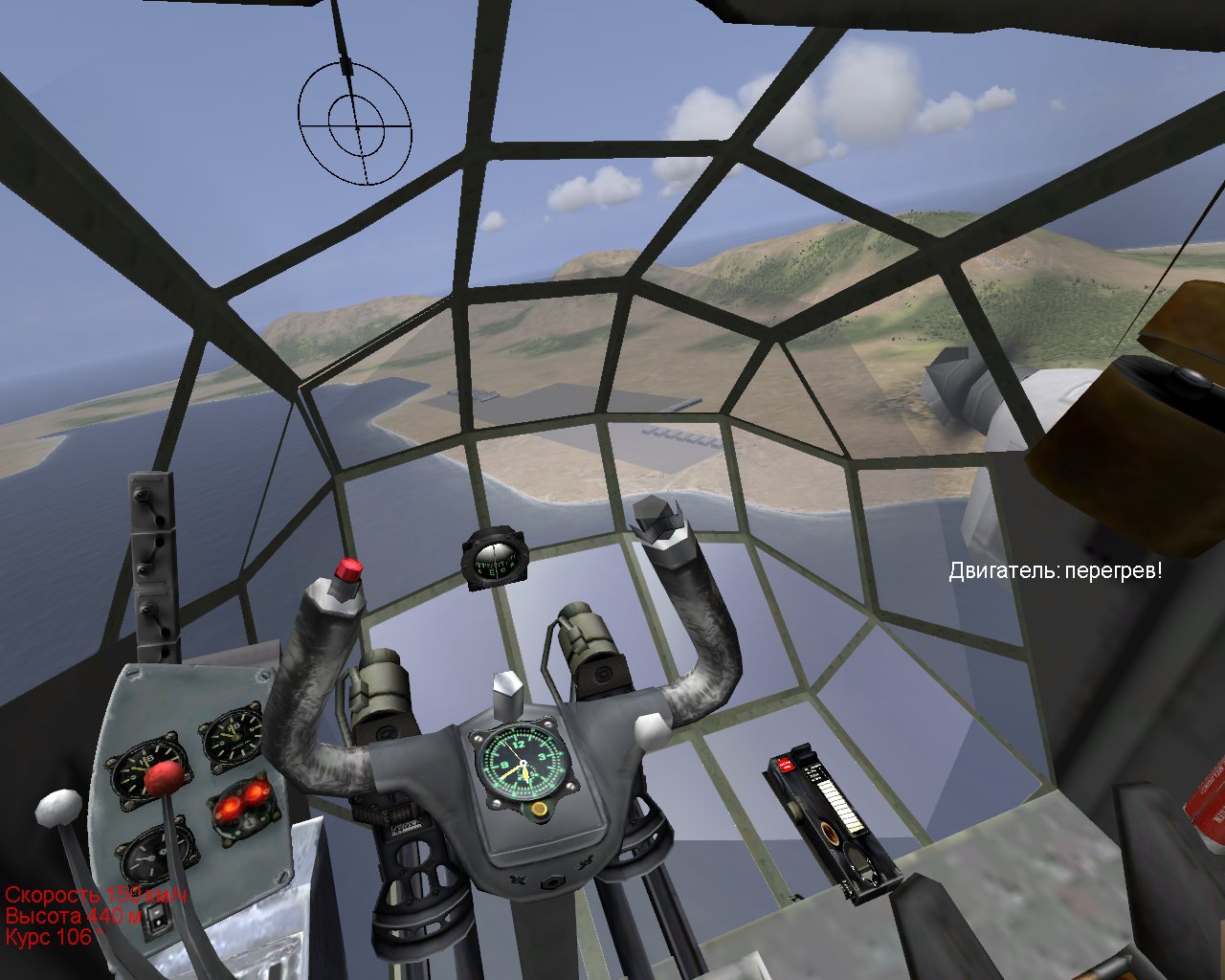

И набиваю руку на безымянных островках в тропических широтах. Но фошисты уже обнаружили авиабазу. А туда между прочим, запросто Б-29 садяцца...

Вложение 4051

Вложение 4052

Вот подпилил немного RoadsTool
Теперь нормально читает-пишет tga файлы в оттенках серого (т.е. операции конвертирования в граф. редакторе теперь не нужны).

НО теперь она использует библиотеку GFL SDK, она бесплатная для личного некоммерческого использования, но расспространять её я не имею права (по лицензионному соглашению), так что нужно её скачать самим по ссылке http://download.xnview.com/GflSDK-win.zip (6,5 Мб), взять из этого архива и положить рядом с RoadsTool.exe 2 файла: GflSDK\libW\libgfl290.dll и GflSDK\libW\libgfle290.dll (обратите внимание, именно из папки libW, а то там много похожих папок)
