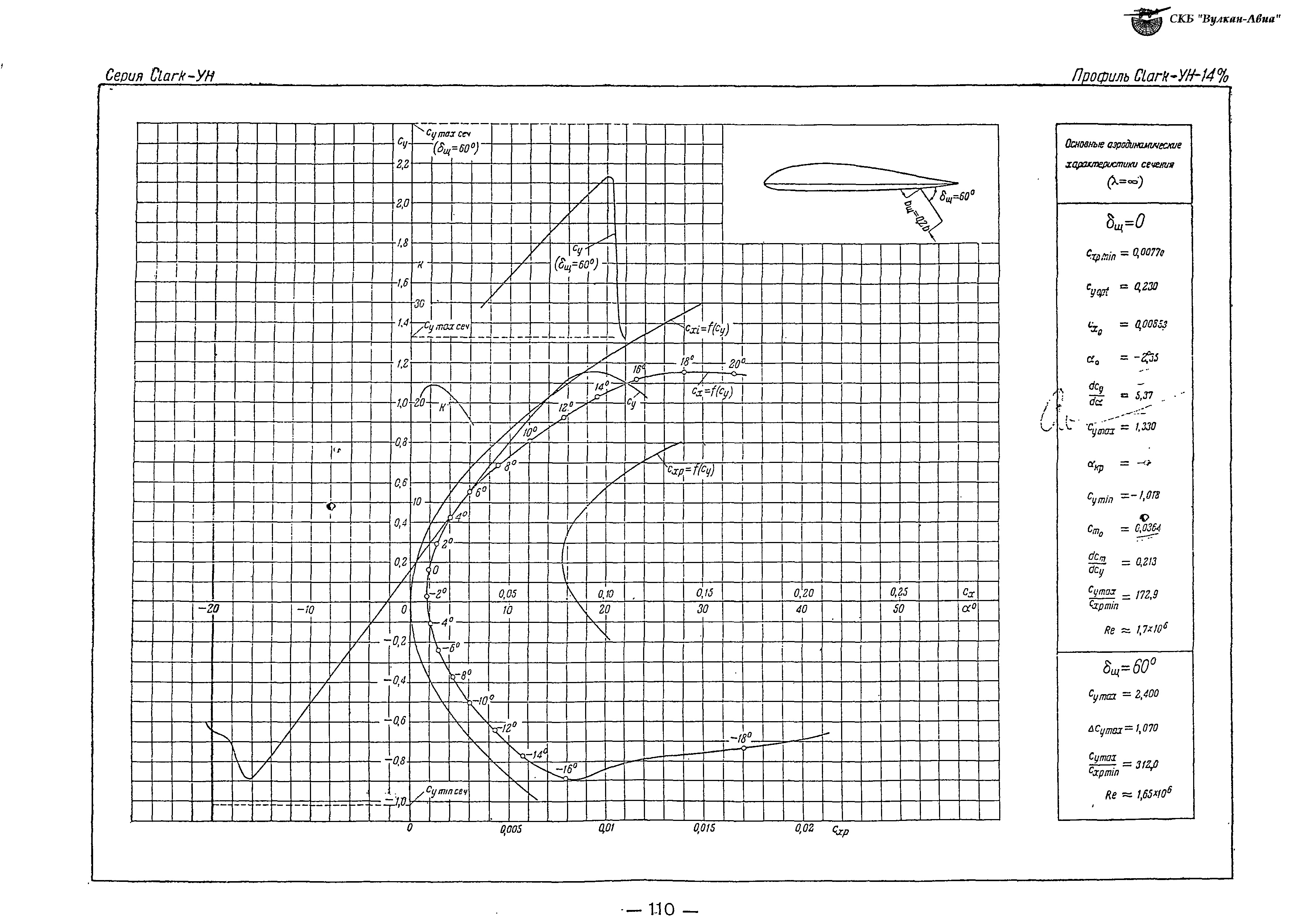

Для Як-1/9 поляра по графику для профиля Кларк-ИХ-17.
С минимальной корректировкой для 16 проц. толщины.
Разница в графике будет минимльная, потому как для 14 проц.
отличаеться незначительно.
Код:
[Params]
CriticalAOA 18.00 // из БзС
CriticalCy 01.35
CxCurvature 00.70
CxStraightness 00.07
CriticalAOAFlap 15.60 // из БзС
CriticalCyFlap 02.20
----------------------------
[Polares]
lineCyCoeff 0.086875 // Cy 0.695:8*=0.086875
AOAMinCx_Shift 0.6
Cy0_0 0.18 // Clark-YH-17% Cy0_0 0.20
AOACritH_0 14.0 // Clark-YH-17%
AOACritL_0 -16.0 // Clark-YH-17%
CyCritH_0 1.165 // Clark-YH-17%
CyCritL_0 -0.84 // Clark-YH-17% Cy -0.839
CxMin_0 0.0212 // расчётное значение
parabCxCoeff_0 4.0E-4
Cy0_1 0.78
AOACritH_1 12.5 // по графику Clark-YH-17%
AOACritL_1 -21.0 // по графику Clark-YH-17%
CyCritH_1 1.87 // по графику Clark-YH-17%
CyCritL_1 -0.50 // по графику Clark-YH-17%
CxMin_1 0.10375085 // расчётное значение Сх - совпало с графиком
parabCxCoeff_1 5.4E-4
parabAngle 5.0
Decline 0.008
maxDistAng 40.0
draw_graphs 0
Посадочная часть поляры скорректирована/уменьшена
для 45 градусов выпуска посадочных щитков.
--------------------------------
Сравниваем с дефолтом и видим зяблика на обрии.
Код:
[Params]
CriticalAOA 17.00
CriticalCy 01.50
CxCurvature 00.70
CxStraightness 00.07
CriticalAOAFlap 20.00
CriticalCyFlap 01.70
.....................
[Polares]
lineCyCoeff 0.090
AOAMinCx_Shift 0.0
Cy0_0 0.11
AOACritH_0 18.0
AOACritL_0 -17.0
CyCritH_0 1.27
CyCritL_0 -0.7
CxMin_0 0.026
parabCxCoeff_0 4.2E-4
Cy0_1 0.6668992
AOACritH_1 15.5
AOACritL_1 -20.0
CyCritH_1 1.57
CyCritL_1 -0.7
CxMin_1 0.08129228
parabCxCoeff_1 5.0E-4
parabAngle 5.0
Decline 0.008
maxDistAng 40.0
draw_graphs 0
Самолёт с полярой от неизвестного профиля.
Летает также паршиво - дефолтные Яки колбасит
в поперечной плоскости при отклонении ручки.
