По рысованым полярам и цифрам к ним - картинки выше в посте -
получается так:
(Сх ещё не определён, только посадочный)

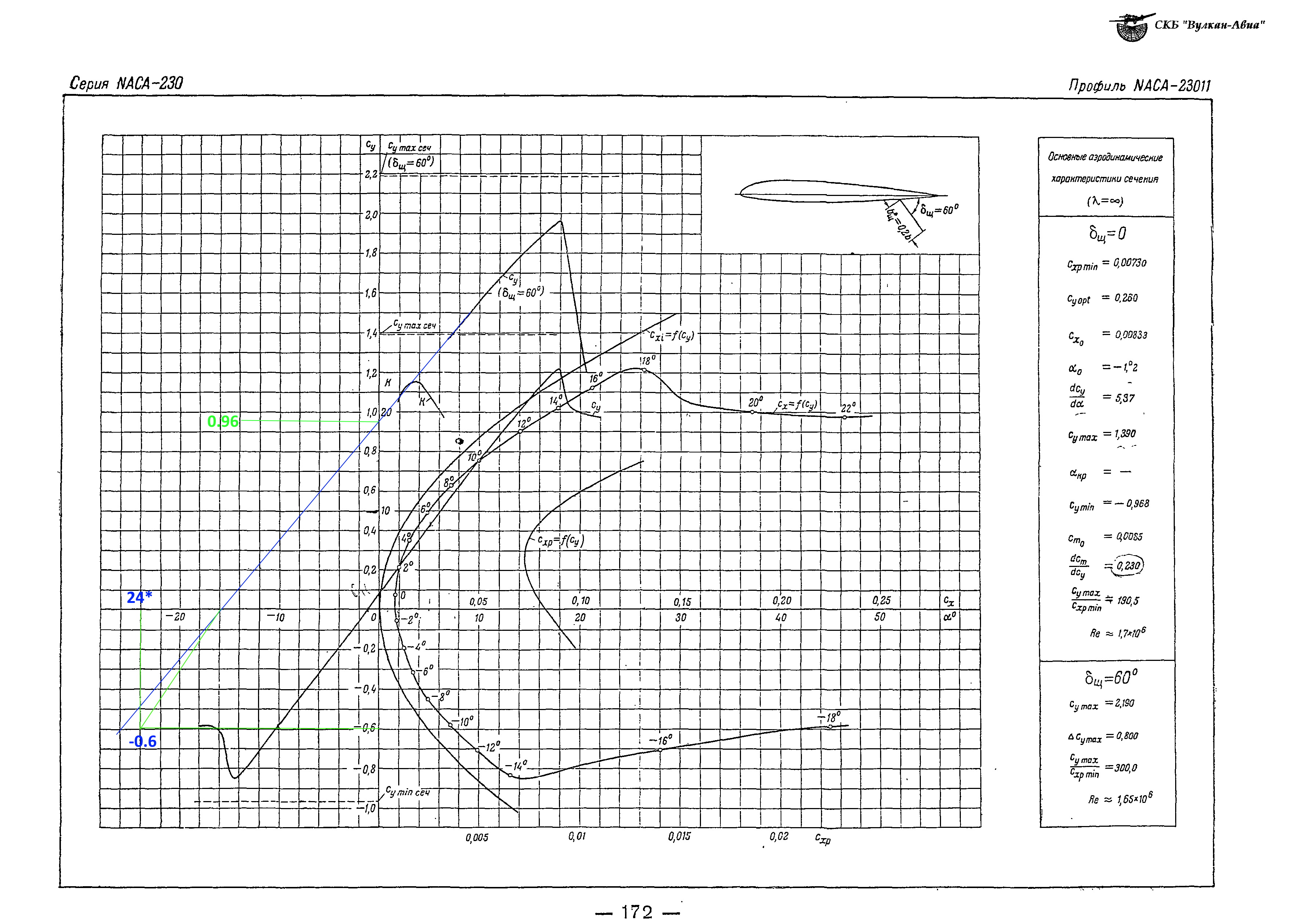

(Посадочную часть рисовал на графике Наса-23011 -
единицей в толщине профиля можно пренебречь - 23014 отличается не сильно.)
Код:
[Aircraft]
Type 1
Crew 1
Wingspan 9.8
Length 8.672
Seaplane 0
Canard 0
Jet 0
JetHiV 0
[Mass]
Empty 2574.0
TakeOff 3227.0
Oil 48.0
Fuel 345.0 // 460.0L
[Controls]
CAileron 1
CAileronTrim 0
CElevator 1
CElevatorTrim 1
CRudder 1
CRudderTrim 1
CFlap 1
CFlapPos 3
CDiveBrake 0
CInterceptor 0
CEngine 1
CVectoredThrust 0
CUndercarriage 1
CLockTailwheel 1
CStabilizer 1
CArrestorHook 0
CWingFold 0
OnlineCockpitDoor 0
CCockpitDoor 1
CockpitDoorPeriod 2.0
CAileronThreshold 400.0
CRudderThreshold 400.0
CElevatorThreshold 400.0
DefaultAileronTrim 0.012
DefaultElevatorTrim -0.0
DefaultRudderTrim 0.070
[Squares]
Wing 17.51
Aileron 1.464
Flap 2.64
Stabilizer 1.61
Elevator 1.37
Keel 0.814
Rudder 0.92
Wing_In 2.48
Wing_Mid 3.275
Wing_Out 3.0
AirbrakeCxS 0.0
[Arm]
Aileron 3.84
Flap 1.70
Stabilizer 5.10
Keel 5.40
Elevator 5.48
Rudder 5.72
Wing_In 1.0
Wing_Mid 2.28
Wing_Out 3.98
Wing_V 5.0
GCenter 0.09
GCenterZ 0.00
GC_AOA_Shift 0.10
GC_Flaps_Shift 0.15
GC_Gear_Shift 0.10
[Toughness]
AroneL 100
AroneR 100
CF 450
Engine1 350
Engine2 350
Engine3 350
Engine4 350
GearL2 200
GearR2 200
Keel1 170
Keel2 170
Nose 170
Oil 80
Rudder1 100
Rudder2 100
StabL 170
StabR 170
Tail1 120
Tail2 100
Turret1B 100
Turret2B 100
Turret3B 100
Turret4B 100
Turret5B 100
Turret6B 100
VatorL 100
VatorR 100
WingLIn 100
WingLMid 100
WingLOut 100
WingRIn 100
WingRMid 100
WingROut 100
Flap01 100
Flap02 100
Flap03 100
Flap04 100
[Engine]
Engine0Family ASH-82(MOD):LAVOCHKIN_KB
Engine0SubModel ASH-82F/LA-5F
[Gear]
H 1.593106
Pitch 12.089
SinkFactor 1000.0
SpringsStiffness 0.8
TailStiffness 0.7
[Params]
CriticalAOA 22.00
CriticalCy 01.63
CxCurvature 00.80
CxStraightness 00.20
CriticalAOAFlap 17.00
CriticalCyFlap 02.19
SpinTailAlpha 17.00
SpinCxLoss 0.04
SpinCyLoss 0.02
Vmin 165.0
Vmax 550.0
VmaxAllowed 710.0
VmaxH 600.0
HofVmax 6250.0
VminFLAPS 145.0
VmaxFLAPS 250.0
Vz_climb 20.0
V_climb 270.0
T_turn 19.0
V_turn 340.0
K_max 15.0
Cy0_max 0.15
FlapsMult 1.0
FlapsAngSh 12.0
G_class_coeff 21.0
G_class 10.0
ReferenceWeight -24.0
Range 900.0
CruiseSpeed 400.0
SensYaw 0.45
SensPitch 0.67
SensRoll 0.37
[Polares]
lineCyCoeff 0.085 // 0.68:8=0.085
AOAMinCx_Shift 0.396
Cy0_0 0.16 // 0.085 +1* установки крила
AOACritH_0 18.0
AOACritL_0 -14.0
CyCritH_0 1.40
CyCritL_0 -0.835
CxMin_0 0.0242
parabCxCoeff_0 4.3E-4 // Расчитать не могу - аналог ФВ-190
Cy0_1 0.96
AOACritH_1 14.0
AOACritL_1 -24.0
CyCritH_1 1.96
CyCritL_1 -0.60
CxMin_1 0.81578 // 0.80 + Сх планера без крыла
parabCxCoeff_1 5.9E-4 // Расчитать не могу - аналог ФВ-190
parabAngle 5.0
Decline 0.010
maxDistAng 40.0
draw_graphs 0
mc3 -17.551,-9.8474,-2.4053,19.44,-11.492,-2.7464,1.6612,3.9875
mc4 37.807,28.078,69.235,26.054,89.944,41.96,21.532,14.707
mm 0.678,0.738,0.772,0.771,0.748,0.694,0.641,0.584
mz 0.281,0.26,0.127,0.086,0.129,0.147,0.151,0.115
[SOUND]
Engine fw_190
Дефолт:
Код:
[Params]
CriticalAOA 22.00
CriticalCy 01.80
CxCurvature 00.80
CxStraightness 00.20
CriticalAOAFlap 22.00
CriticalCyFlap 02.10
[Polares]
lineCyCoeff 0.0865
AOAMinCx_Shift 0.0
Cy0_0 0.15
AOACritH_0 20.0
AOACritL_0 -17.0
CyCritH_0 1.4802
CyCritL_0 -0.85
CxMin_0 0.025
parabCxCoeff_0 4.5E-4
Cy0_1 0.7293736
AOACritH_1 16.0
AOACritL_1 -27.0
CyCritH_1 1.8615224
CyCritL_1 -0.8019059
CxMin_1 0.12333981
parabCxCoeff_1 5.1E-4
Decline 0.008
parabAngle 6.0
maxDistAng 40.0
draw_graphs 0
