Попытка изобразить для Хаябусы.
Код:
[Params]
CriticalAOA 17.00
CriticalCy 01.46
CxCurvature 00.80
CxStraightness 00.07
CriticalAOAFlap 16.50
CriticalCyFlap 02.27
SpinTailAlpha 17.00
SpinCxLoss 0.09
SpinCyLoss 0.08
Vyfac 0.95
Tfac 1.06
Vmin 150.0
Vmax 405.0
VmaxAllowed 650.0
VmaxH 495.0
HofVmax 4200.0
VminFLAPS 125.0
VmaxFLAPS 250.0
Vz_climb 20.0
V_climb 220.0
T_turn 15.0
V_turn 230.0
K_max 13.5
Cy0_max 0.14
FlapsMult 1.0
FlapsAngSh 12.0
G_class_coeff 20.0
G_class 11.0
ReferenceWeight -20.00
Range 1400.0
CruiseSpeed 340.0
SensYaw 0.4
SensPitch 0.63
SensRoll 0.35
[Polares]
lineCyCoeff 0.096 // 0.77416:8*=0.09677 / 0.77:1.15=0.7
AOAMinCx_Shift 0.65 // Cma ~ 0.15
Cy0_0 0.14 // Cy0 ~ 0.20x0.7=0.14
AOACritH_0 17.0
AOACritL_0 -17.0
CyCritH_0 1.46 // Cy_max 1.75x0.94=1.645-11%(очень плохая покраска)
CyCritL_0 -1.04 // среднее нижнее Cy для профилей НАСА 2415-4415
CxMin_0 0.020
parabCxCoeff_0 4.0E-4
Cy0_1 0.80 // Cy_max1 ~ 0.86
AOACritH_1 16.5
AOACritL_1 -26.0
CyCritH_1 2.27
CyCritL_1 -0.86
CxMin_1 0.059
parabCxCoeff_1 6.5E-4
parabAngle 4.5
Decline 0.008
maxDistAng 32.0
draw_graphs 0
Смотрел тут и ещё много разных обрывков сканов близких профилей.
https://pure.tudelft.nl/ws/portalfil...and_Camber.pdf
Типа чертёж:
http://www.airwar.ru/image/idop/fww2/ki43/ki43-1.gif
Видно, что профиль лежит(хвостик опущен) -
крыло чуть повернули на 1-1.25 градуса.
Критический угол профиля 18-18.5 градуса, поэтому в поляре
уменьшил на 1 градус - AOACritH_0 17.0.
Посадочная часть - прикид, зарисовка на тему - там закрылок выезжает,
а не опускается.

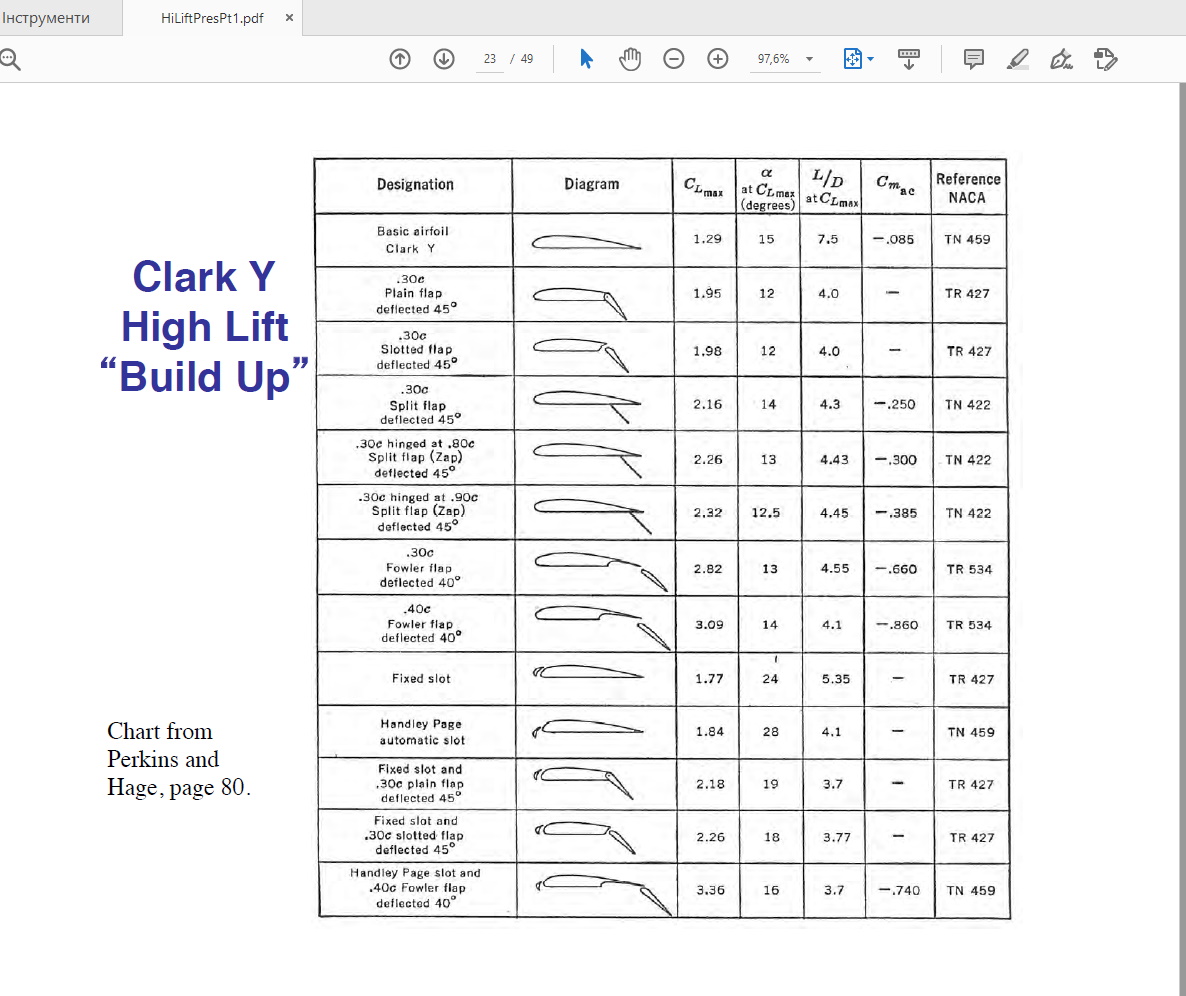

Для примера смотрел на таблицу закрылков для профиля Кларк.
Считал линейно от Су макс 2.8.
Площадь закрылка неизвестна - возможно около 1.7 метра.
Хаябусы будут в одном файле вместе с фм для Рейзена.
