Полностью переписал мотор для ФМ-2.
Код:
[Wright-Cyclone-R-1820-56W/DF/FM-2]
Type Radial
Autonomous 1
Cylinders 14
Extinguishers 4
Carburetor 1
Direction Right
HorsePowers 1300.0 // 46.7Hg - 1300Hp
BoostFactor 1.0
WEPBoostFactor 1.13463 // 53.2Hg - 1475Hp
cAfterburner 1
AfterburnerType 9
cMix 1
MixerType 2
MixerAltitude 3400.0
cProp 1
PropMass 150.0
RPMMin 200
RPMNom 2600.0
RPMMax 2600.0
RPMMaxAllowed 3060.0
Reductor 0.6667
PropDiameter 3.0
PropAnglerType 2
PropAnglerSpeed 0.080
PropAnglerMinParam 1733.42
PropAnglerMaxParam 2600.0
PropAnglerAfterburnerParam 2700.0
PropPhiMin 23.0
PropPhiMax 53.0
PropAoA0 11.0
Voptimal 330.0
cCompressor 1
CompressorType 1
CompressorSteps 2
CompressorPAt0 0.55
CompressorRPMCurvature 7.0
CompressorPMax 1.8319 // 53.2Hg
CompressorAltitude0 990.0 // 46.7Hg 3250ft
CompressorMultiplier0 1.0154 // 46.7Hg 3250ft - 1320Hp
CompressorBaseMultiplier0 1.0154
CompressorAltitude1 4000.0 // 46.7Hg 13200ft/4000m - 1150Hp
CompressorMultiplier1 0.8850
CompressorBaseMultiplier1 0.8154 // 44.5Hg 15300ft/4665m - 1060Hp
CompressorRPMP0 1800.0
CompressorRPMPMax 2700.0
CompressorMaxATARPM 1.60 // 46.7Hg
CompressorSpeedManifold 0.65
CompressorRPM0 450
CompressorATA0 0.50
CompressorRPM1 1200
CompressorATA1 0.688
CompressorRPM2 1400
CompressorATA2 0.76
CompressorRPM3 1600
CompressorATA3 0.82
CompressorRPM4 1800
CompressorATA4 0.895
CompressorRPM5 2000
CompressorATA5 1.00
CompressorRPM6 2200
CompressorATA6 1.07 // 31Hg
CompressorRPM7 2400
CompressorATA7 1.3085 // 38Hg
CompressorRPM8 2500
CompressorATA8 1.48 // 43Hg
CompressorRPM9 2600
CompressorATA9 1.60 // 46.7Hg
DisP0x 2600
DisP0y 0
DisP1x 0
DisP1y 50
cRadiator 1
TESPEED 0.021
TWATERMAXRPM 186
TOILINMAXRPM 70
TOILOUTMAXRPM 90
MAXRPMTIME 600
MINRPMTIME 999
TWATERMAX 232
TWATERMIN 130
TOILMAX 120
TOILMIN 40
FuelConsumptionP0 = 0.235f
FuelConsumptionP05 = 0.205f
FuelConsumptionP1 = 0.296f
FuelConsumptionPMAX = 0.315f

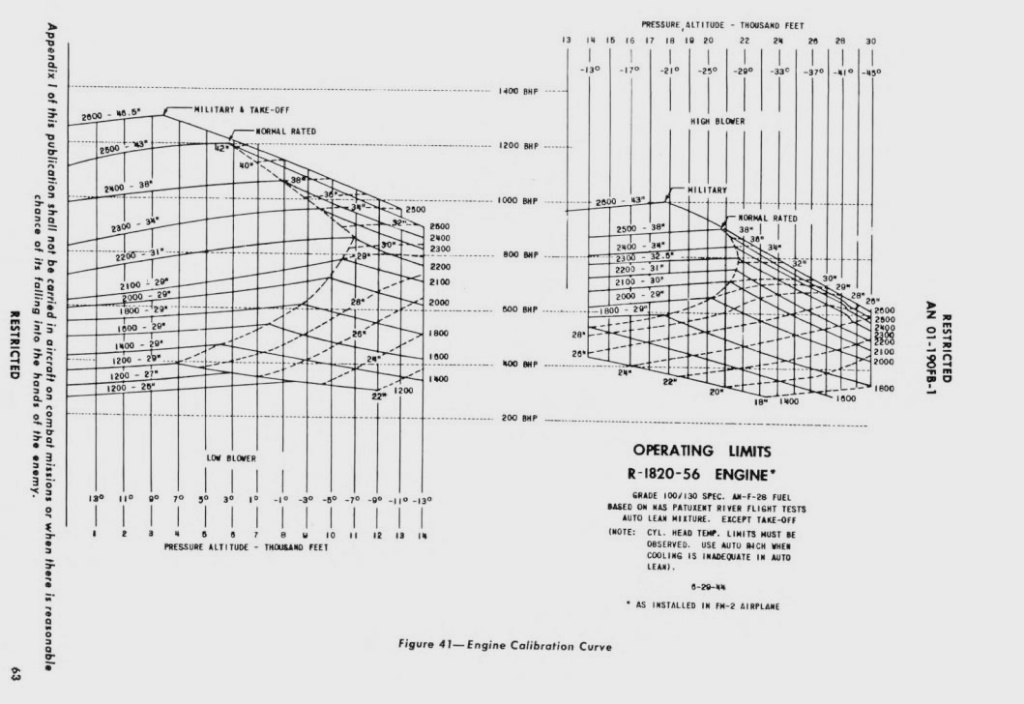

Есть график мощности и таблица из репорта fm-2-16169.pdf.
Возможна коррекция второй ступени немного.
ФМ.
Код:
[Aircraft]
Type 1
Crew 1
Wingspan 11.6
Length 8.8
Seaplane 0
Canard 0
Jet 0
JetHiV 0
[Mass]
Empty 2477.0
TakeOff 3365.0
Oil 34.0
Fuel 392.0
Nitro 29.7
[Controls]
CAileron 1
CAileronTrim 1
CElevator 1
CElevatorTrim 1
CRudder 1
CRudderTrim 1
CFlap 1
CFlapPos 3
CFlapStage0 15
CFlapStage1 30
CFlapStageMax 50
CDiveBrake 0
CInterceptor 0
CEngine 1
CVectoredThrust 0
CUndercarriage 1
CLockTailwheel 1
CStabilizer 0
CArrestorHook 1
CWingFold 0
CCockpitDoor 1
CDifferentialBrakes 1
CockpitDoorPeriod 3.0
WingPeriod 6.0
CAileronThreshold 400.0
CRudderThreshold 420.0
CElevatorThreshold 440.0
DefaultAileronTrim -0.0020
DefaultElevatorTrim 0.02
DefaultRudderTrim 0.068
[Squares]
Wing 24.1548
Aileron 1.2319
Flap 2.75922
Stabilizer 2.8270
Elevator 1.7298546
Keel 1.52 // 1.22632
Rudder 1.1 // 0.87143
Wing_In 4.2
Wing_Mid 4.0
Wing_Out 3.8774
AirbrakeCxS 0.0
[Arm]
Aileron 4.16
Flap 1.67
Stabilizer 5.4
Keel 5.6
Elevator 5.80
Rudder 6.2
Wing_In 1.65
Wing_Mid 4.16
Wing_Out 5.41
Wing_V 5.5
GCenter 0.05
GCenterZ 0.00
GC_AOA_Shift 0.49 // MAC 29.8
GC_Flaps_Shift 0.15
GC_Gear_Shift -0.02
[Toughness]
AroneL 50
AroneR 50
CF 500
Engine1 350
Engine2 350
Engine3 350
Engine4 350
GearL2 200
GearR2 200
Keel1 80
Keel2 100
Nose 80
Oil 80
Rudder1 80
Rudder2 100
StabL 80
StabR 100
Tail1 150
Tail2 180
Turret1B 100
Turret2B 100
Turret3B 100
Turret4B 100
Turret5B 100
Turret6B 100
VatorL 80
VatorR 100
WingLIn 150
WingLMid 100
WingLOut 100
WingRIn 150
WingRMid 100
WingROut 100
Flap01 50
Flap02 50
Flap03 50
Flap04 50
[Engine]
Engine0Family Wright_Cyclone-1820(MOD):F4F-NEW_FM
Engine0SubModel Wright-Cyclone-R-1820-56W/DF/FM-2
[Gear]
H 1.614541
Pitch 11.842
SinkFactor 3500.0
SpringsStiffness 0.5
TailStiffness 0.3
[Params]
CriticalAOA 22.00
CriticalCy 01.37
CxCurvature 00.70
CxStraightness 00.072
CriticalAOAFlap 18.00
CriticalCyFlap 01.90
SpinTailAlpha 17.00
SpinCxLoss 0.06
SpinCyLoss 0.02
Vyfac 0.98
Tfac 1.05
Vmin 150.0
Vmax 483.0
VmaxAllowed 825.0
VmaxH 523.0
HofVmax 6000.0
VminFLAPS 140.0
VmaxFLAPS 260.0
Vz_climb 14.0
V_climb 270.0
T_turn 30.0
V_turn 350.0
FlapsMult 1.0
FlapsAngSh 4.0
K_max 10.5
Cy0_max 0.10
G_class_coeff 20.0
G_class 12.0
ReferenceWeight -24.0
Range 1300.0
CruiseSpeed 310.0
SensYaw 0.43
SensPitch 0.63
SensRoll 0.32
[Polares]
lineCyCoeff 0.085
AOAMinCx_Shift 0.7
Cy0_0 0.10
AOACritH_0 20.0
AOACritL_0 -18.0
CyCritH_0 1.30
CyCritL_0 -0.85
CxMin_0 0.0186
parabCxCoeff_0 4.2E-4
Cy0_1 0.74 // Flap - 43* / Flap - 60* - Cy0_1 0.85
AOACritH_1 16.50
AOACritL_1 -23.0
CyCritH_1 1.65
CyCritL_1 -0.74
CxMin_1 0.074 // Cx_flap 0.055 + CxMin 0.019 = 74
parabCxCoeff_1 5.9E-4
parabAngle 5.0
Decline 0.006
maxDistAng 30.0
draw_graphs 0
mc3 -20.008,-11.698,-17.665,18.474,-44.48,-11.747,-16.264,-35.084
mc4 35.874,29.815,108.83,28.659,282.28,89.944,119.72,256.62
mm 0.682,0.742,0.774,0.781,0.751,0.694,0.635,0.571
mz 0.287,0.271,0.148,0.086,0.107,0.133,0.12,0.099
[SOUND]
Engine Std
