Новые корабли. Сделай сам.

[SkyFan]

Сообщение от tvister

...зенитные плавбатареи...

ИМХО, уж если начинать тему зенитных плавбатарей, то со знаменитой "Не тронь меня": https://wiki.wargaming.net/ru/Navy:%...8F%C2%BB_(1941)
Тем более, что ее даже подвижной делать не надо.
Какое было бы украшение для всех кампаний об обороне Севастополя

[tvister]

Сообщение от SkyFan

ИМХО, уж если начинать тему зенитных плавбатарей, то со знаменитой "Не тронь меня"

Нужны чертежи или внятные схемы.
Пошарил в интернете, кроме фотографий и картинок ничего не нашел. Может у кого то есть больше информации?

[SkyFan]

Сообщение от tvister

Нужны чертежи или внятные схемы.
Пошарил в интернете, кроме фотографий и картинок ничего не нашел. Может у кого то есть больше информации?

Судя по всему, это центральный отсек линкора типа "Советский Союз" (проект 23) - только без труб и надстроек: https://statearchive.ru/1202
Может в этом направлении порыться?
Ваше мнение?

[tvister]

Сообщение от SkyFan

Ваше мнение?

Сообщение от Toobone

по чертежам: зачем?

Информации по плавбатарее №3 совсем мало. Ни чертежей ни схем, а они не помешали бы, хотелось бы максимального реализма. В общем то основой батареи являлся опытовый отсек, то есть довольно сильно отличающийся от оригинала. На разных фото були то есть то нет, видимо разные виды плавающей и проитопленной батареи. Плохо видно расположение огневых точек. На палубе есть какие то не понятные образования. В общем вопросов много.

[tvister]

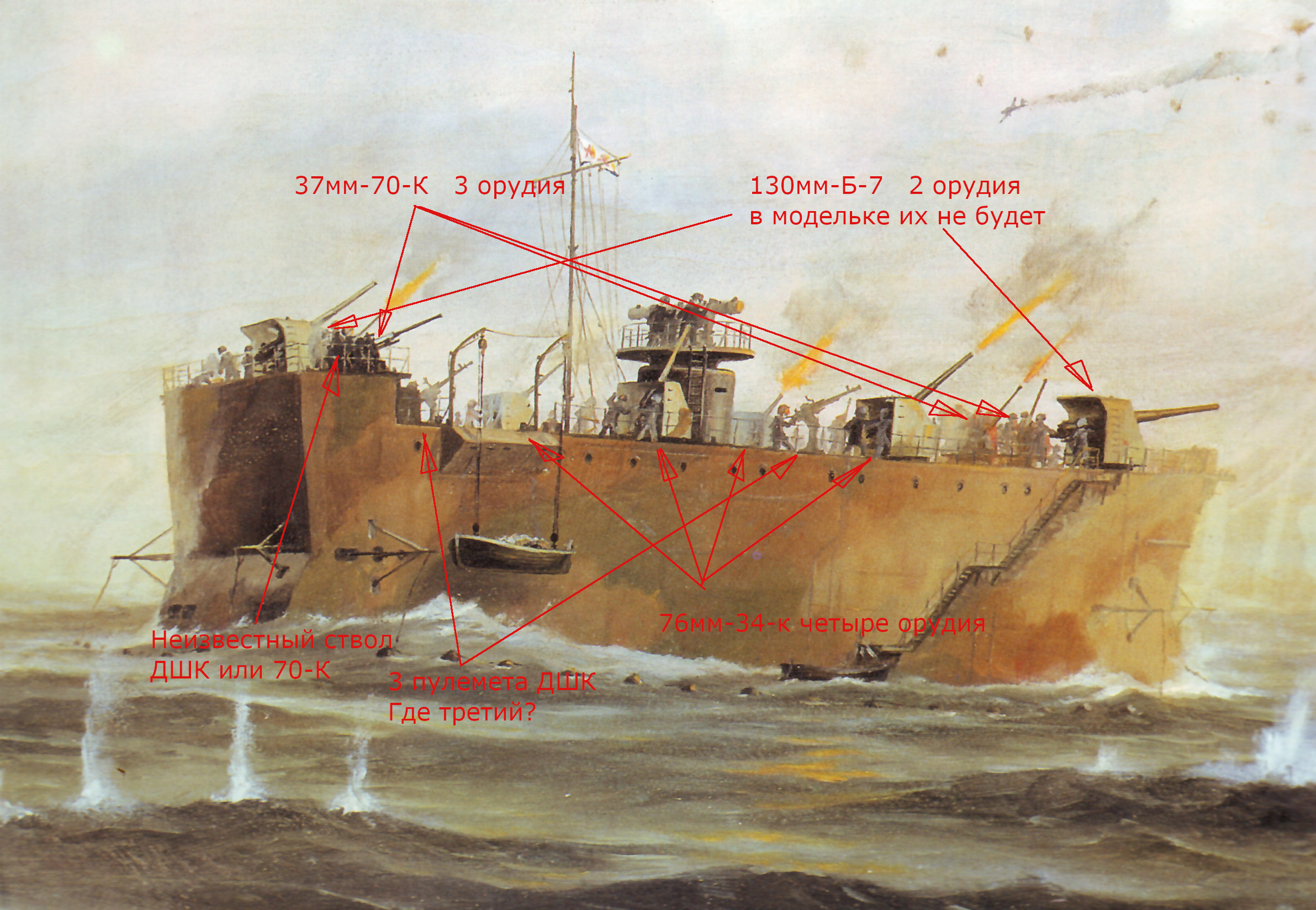

Самый часто встречающийся рисунок батареи и вопросы к нему.

[tvister]

Самый часто встречающееся фото батареи. После уничтожения?
Красным обведены позиции 34-К. Одна позиция видимо уничтожена.
Зеленым обвел точки 70-К. Видимо все автоматы уничтожены.
ДШК не нашел. Уничтожены?
Обведено черным
1-прожектор
2-что это за штуки?
3- боевая рубка. Разрушена?
4-дальномер
Между двумя нижними орудиями 34-К след от попадания 250кг. бомбы. Наверное.

[Toobone]

Сообщение от tvister

Самый часто встречающееся фото батареи. После уничтожения?
Красным обведены позиции 34-К. Одна позиция видимо уничтожена.
Зеленым обвел точки 70-К. Видимо все автоматы уничтожены.
ДШК не нашел. Уничтожены?
Обведено черным
1-прожектор
2-что это за штуки?
3- боевая рубка. Разрушена?
4-дальномер
Между двумя нижними орудиями 34-К след от попадания 250кг. бомбы. Наверное.

Сильву пле:

История создания
Во второй половине 1930-х годов на судостроительном заводе №198 в Николаеве для проведения натурных испытаний по чертежам линкора проекта 23 был построен отсек, на котором воспроизводилась конструкция системы ПМЗ корабля. Он имел форму прямоугольника с размерами — длина 50 м, ширина 30 м, высота борта 15 м.

Артиллерия плавбатареи №3 была сведена в три орудийные батареи:

две 130-мм орудийные установки Б-13 (поставлены из арсенала), командир полубатареи – лейтенант Михаил З. Лопатко; в боекомплект орудий включили "ныряющие" снаряды для борьбы с подводными лодками;
четыре 76,2-мм зенитных орудийных установки 34-К, командир батареи – лейтенант Семён Абрамович Хигер (закончил Черноморское училище)
три 37-мм зенитных автомата 70-К, командир батареи – лейтенант Николай Даньшин
три 12,7-мм зенитных пулемёта ДШК.
Есть сведения, что позднее дополнительно была смонтирована счетверенная установка пулеметов «Максим».

справа от задней 130мм стоит 37мм, третий Дшк по логике с другого борта. Спереди 2 ствола 37мм со своим дальномером.



Спереди справа и сзади слева на надстройке остатки карусельных площадок 130мм-х. ДШК, вероятно, стояли не между 76мм башен, а за ними. Дальномеров было минимум 3: один для 76, и по одному для 130-к и 37мм (не факт, но по ВМФ логике каждый вид вооружения обычно имеет свой дальномер). На фото видно 2 дальномера: на надстройке слева и на боевой рубке. Очевидно, на рубке дальномер для 76мм.

ЗЫ: а пошто Б-13 не будет? Вытащить нельзя откуда-нибудь? Пусть даже меньше калибром?

[Toobone]

Сообщение от tvister

Нужны чертежи или внятные схемы.

День добрый! Актуальность сабжа вопиет уж лет 10 как.
Теперь по чертежам: зачем?
Вам не проще ли взять почти любой из уже сделанных вами же линкоров/крейсеров и, как говорится "отсечь лишнее", переместив необходимое на палубу в соответствующие ист.фото места?
