Вопросы по моделированию.

[tarakan67]

Вот я ЛОШАРА!!! Вся беда была в том, что при переименовании хука _ClipCGear буква "С" была в русской раскладке клавиатуры. Так как эта буква что в русской, что в английской раскладке выглядит одинаково я сломал себе мозг и вам надоел. Прямо в тексте меша исправил одну букву и всё заработало! Ещё раз спасибо за участие.

[carsmaster]

Сообщение от tarakan67

Прямо в тексте меша исправил одну букву и всё заработало! Ещё раз спасибо за участие.

Мужчина , да бывает маленькая бяка(ошибка сразу незаметная) портит сильно жизнь.

[tarakan67]

Здравствуйте. Опять у меня проблема. Некорректно отображается обтекатель втулки вращающегося винта. Причём проявляется по разному в зависимости от угла освещения в игре.



Вот так обтекатели выглядят в игре при освещении сзади



Вот так - при освещении спереди




Так - при освещении сбоку с разных сторон самолёта
Причём светлые и тёмные области постоянно вращаются и меняют направление вращения в зависимости от оборотов винта.

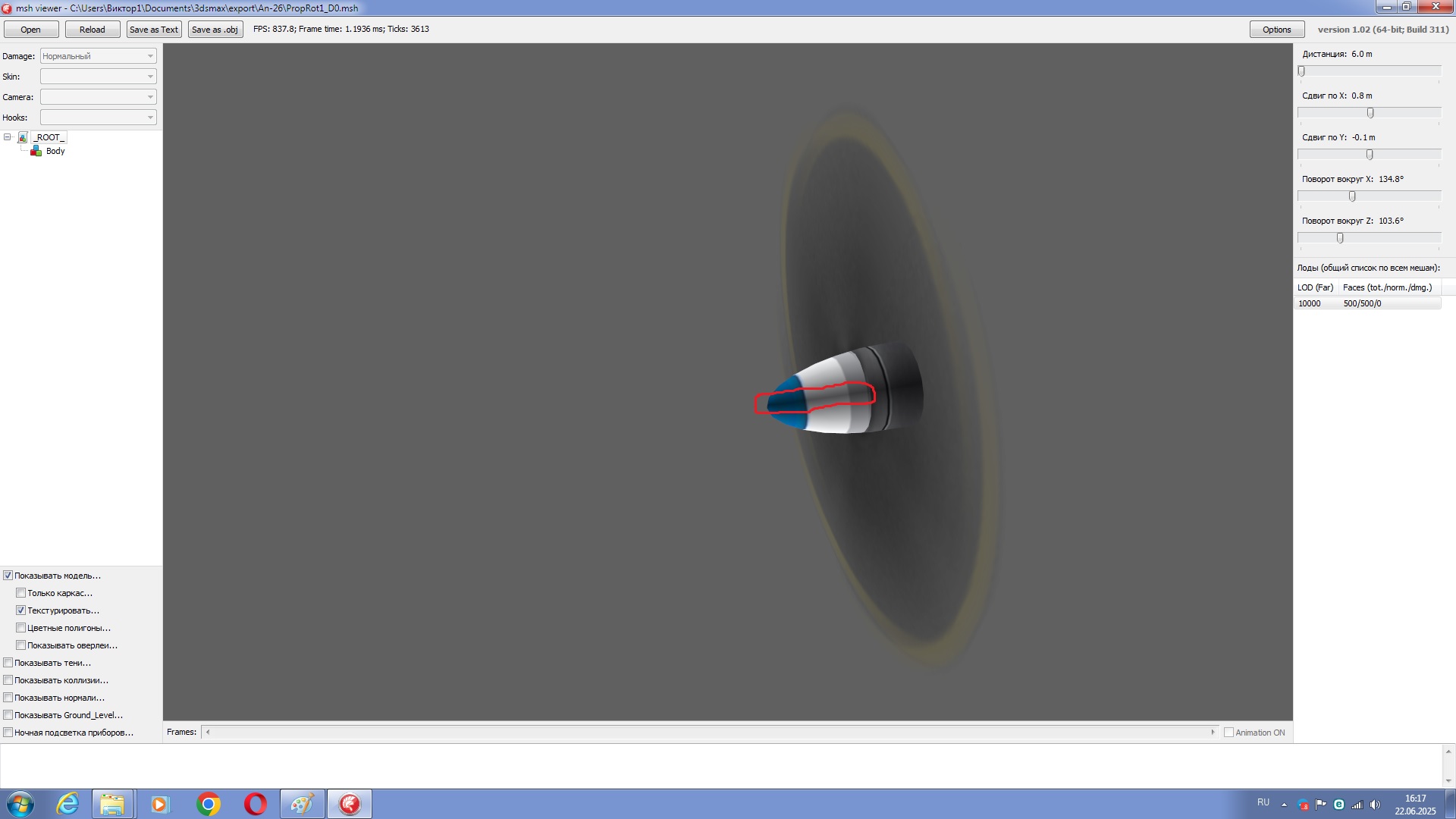

Так выглядит меш в просмотровщике.

Можно ли как то убрать эти ненужные эффекты?
Пробовал при экспорте меша убрать галочки освещения в мараз экпортере - не помогло.
Может в самом максе как то настроить освещение сцены? Поражает, что такая "бяка" вылезла только в одном меше именно роторе вращающегося винта. Все остальные меши отображаются корректно.

Сам меш с материалами и текстурами и максовский файл во вложении.

[carsmaster]

Сообщение от tarakan67

Здравствуйте. Опять у меня проблема. Некорректно отображается обтекатель втулки вращающегося винта.

Опять же из-за ограниченности во времени сильно глубоко не копал.

В просмотрщике есть галочка "показывать нормали", включите ее и посмотрите как вывернуты нормали у вашего готового меша. В прикрепе
картинка BAD_NORMALS это ваши кривые нормали, картинка GOOD_NORMALS это мной экспортированный ваш меш из вашего же файла макс с правильными нормалями.
Картинка MAX_GOOD_NORMALS это ваш файл макс в максе 2016, с этим мешем я ничего не делал в максе, только накинул модификатор EDIT NORMALS(посмотрел и удалил при экспорте), что посмотреть на нормали. В максе ваш файл показывает ,что с нормалями все отлично. Что-то случается при экспорте, что нормали выворачиваются неправильно.
Правильность расположения нормалей напрямую влияет на отображения света на модели в игре.
И да, любые настройки освещения в МАКСЕ ! (кроме правильных нормалей) не влияют на готовый экспортированный в игру меш.

Прикрепляю так-же файл плугин для макс 2016, который использую я.
Его положить на замену как обычно по пути " C:\Program Files\Autodesk\3ds Max 2016\plugins"
Свой файл лучше сохранить на всякий случай !!!!!!!!!!!

Сообщение от tarakan67

Пробовал при экспорте меша убрать галочки освещения в мараз экпортере - не помогло.

Никогда ничего не менял по умолчанию в окне экспортера мараз, все оставлял так как стоит по умолчанию.

ПыСы
После исправления нормалей можно поиграться еще с настройками освещения в файле mat004 , вот тут:
[LightParams]
Ambient 0.75
Diffuse 1.0
Specular 0.5
SpecularPow 16
Shine 0.0

В прикрепе мой экспорт в папке CMR_EXPORT, попробуйте PropRot1_D0.msh из этой папки в игре. Вдруг с правильными нормалями и уменьшенным Diffuse 1.0 в файле mat004 все придет в норму.

[tarakan67]

Огромное спасибо. С Вашим мешем действительно всё пришло в норму.

[fdelre]

I am looking for a version of the Maraz exporter that can work with Max 2012
thank you

[carsmaster]

Сообщение от fdelre

I am looking for a version of the Maraz exporter that can work with Max 2012
thank you

https://www.mediafire.com/file/1dwqb.....2018.7z/file

[fdelre]

Сообщение от carsmaster

https://www.mediafire.com/file/1dwqb.....2018.7z/file

thank you soo much

[tarakan67]

А вот с плагином ничего не получилось. То есть макс работает, меш экспортируется, но нормали выворачивает как попало.

[carsmaster]

Сообщение от tarakan67

А вот с плагином ничего не получилось. То есть макс работает, меш экспортируется, но нормали выворачивает как попало.

1. Настройки единиц измерений в максе верно настроено ?

2. если по п. 1 все верно, то экспортируйте меш из макса в простое OBJ в ту же папку где и текстуры, обратив внимание где надо убрать галочки(см картинку OBJ). Этим экспортом в OBJ без нормалей вы как-бы "обнулите нормали". Затем опять в макс импортируйте этот меш из созданного OBJ, пройдите все процедуры спаивания точек, назначения автослаживания, проверки и исправления названий, проверки правильного назначения текстур и материалов. Снова экспортируйте в формат игры ИЛ-2. Проверьте в просмотрщике нормали.
Если и после этого нормали остануться кривые, то переустанавливайте 3 Д макс 2016, желательно из другого источника. Скорее всего эта версия 3д макс 2016 "кривая", так бывает....

[tarakan67]

У меня всё было как на скриншотах. Единственно было не 6, а 3 знака после запятой, поменял, перезапустил макс, но нормали при экспорте остались как и прежде, увы

[carsmaster]

Сообщение от tarakan67

У меня всё было как на скриншотах. Единственно было не 6, а 3 знака после запятой,...

3 знака после запятой это недостаточная точность(так как все в метрах измеряется) для ИЛ-2, будут(возможно) плохие стыковки деталей самолета.

Сообщение от tarakan67

...., поменял, перезапустил макс, но нормали при экспорте остались как и прежде, увы

Если прошли процедуру экспорта-импорта через OBJ меша, то меняйте 3д макс.
Мне кажется в нем дело или в самой системе(ОС Win), у меня же ваш файл макс без всяких правок нормально грузится и нормально экспортируется....
Увы, далее я бессилен

[tarakan67]

Ф-ф-у-х! После всех "танцев с бубном" нормали наконец то пришли в норму. То есть макс у меня не "кривой", это я ... ну Вы поняли! Спасибо за подробные разъяснения.

[carsmaster]

Сообщение от tarakan67

Ф-ф-у-х! После всех "танцев с бубном" нормали наконец то пришли в норму.

Пожалуйста, но желательно описать конструкцию "бубна"(в чем ошибка была), вдруг кто использует этот опыт с пользой.

[tarakan67]

Сообщение от carsmaster

Пожалуйста, но желательно описать конструкцию "бубена"(в чем ошибка была), вдруг кто использует этот опыт с пользой.

Так всё делал, как Вы описали. А ошибка так и осталась тайной.

[carsmaster]

Сообщение от tarakan67

А ошибка так и осталась тайной.

Жалко, что виновница не найдена, но что поделать, мир полон загадок..

[Dimas1999]

Мои наблюдения насчёт некорректного освещения.
Была импортирована кабина, в ней есть меши с поворотом. Возьмём, например, крышку фонаря. Решил его сгладить его. Сделал новые изгибы с помощью Plane'ов с модификатором Bend. Когда присоединял новые полигоны к имеющейся крышке, они были с поворотом. После экспорта в Ил начались проблемы с освещением именно новых полигонов. Потом сделал ResetXForm, и снова экспортировал, баг с освещением пропал. При экспорте неизменённой крышки никаких проблем нет. Здесь не понял поворот чего именно дал такой эффект, то ли сама крышка, то ли из-за присоединения повёрнутых полигонов.
Второй случай. Всякие стрелки, рычажки и прочие анимированные меши. Порой, они бывают сориентированы не по глобальным осям. Если их экспортировать с поворотом, то возникают проблемы с освещением. Надо или создать копию меша, а оригинальному назначить углы 0, 0, 0 и экспортировать оба, но взять запись для hier.him от копии с поворотом. Или экспортировать основной меш без поворота, а матрицу ориентации сделать через Kumpel's Matrix params, забив туда углы с противоположным знаком.
Не знаю, это баг именно Марац 2018 или особенность Марац всех версий?

[carsmaster]

Сообщение от Dimas1999

...Второй случай. Всякие стрелки, рычажки и прочие анимированные меши. Порой, они бывают сориентированы не по глобальным осям. Если их экспортировать с поворотом, то возникают проблемы с освещением. Надо или создать копию меша, а оригинальному назначить углы 0, 0, 0 и экспортировать оба, но взять запись для hier.him от копии с поворотом. Или экспортировать основной меш без поворота, а матрицу ориентации сделать через Kumpel's Matrix params, забив туда углы с противоположным знаком.
Не знаю, это баг именно Марац 2018 или особенность Марац всех версий?

Да, я тоже столкнулся с проблемами корректного освещения стрелок.
Пока, в силу отсутствия времени четких закономерностей и методов лечения не выработал.
Но ваш(выделено синим шрифтом ваша цитата) весьма интересный способ. Стоит проверить конечно, но так-же стоит проверить способ экспорта стрелки в OBJ, последующий импорт в сцену, резет икс форм, назначение сглаживания по-новой, выставление пивота с нужными углами, экспорт в формат ИЛ-2. Или в цепочке действий поменять местами назначение сглаживания и выставление угла пивота для эксперимента.

[Epizikl]

Сообщение от =PUH=kitt

а можно строить модели не в 3дмаксе, а в солидворксе?

Еще как можно (!)

Только вот для каких целей (!)

Если для себя, любоваться - без проблем , если для дальнейшего использования в игре - то лучше, все же, изначально модель делать в 3ds Max, чтобы затем не заморачиваться на экспорте и преобразовании формата, при котором существует большая вероятность потери геометрии...

[Messer]

Мужики у меня вопрос:
Почему в иле такое сильное сглаживание по сравнению с 3д максом? (картинки ниже)
Что можно с этим поделать?
