кабина для МиГ-21

[Vladmode]

Добрый день камрады ! Не мог пройти мимо данной ветки , так как отчасти тема близка . Собственно преследую цель - создание "железной" кабины МиГ-21 и последующего её сопряжения с ЛО2 . Нахожусь на стадии завершения сбора реального железа по кабине . Посему могу оказывать помощь по конкретике . Фото и размеры приборов , панелей , фонаря , кресла , прицела , органов управления. Данные железки имеются в личном пользовании и имеют время досягаемости 20 секунд Если что надо - пишите .Чем смогу - помогу . С ув. Влад . Vladmode@mail.ru

[jabo]

Было бы интересно увидеть СПО (система предупреждения о облучении), особенно индикатор. И какая модель этой системы, их есть несколько

[jabo]

[санек29 9-13]

Сообщение от jabo

Jabo, ты тоже МиГ-21 делаешь?

[Vladmode]

Вообще в оригинале стоит СПО-3 "Сирена" .Хотя я планирую использовать СПО-15 "Берёза" . Во-первых индикатор есть . уже подключен и работает с ЛО2 . во-вторых он более информативен чем СПО-3. Учитывая серъёзную боевую обстановку в ЛО приходится отказатся от СПО-3 в пользу СПО-15 .Если нужно фото , могу показать индикатор , который есть у знакомого.

[Vladmode]

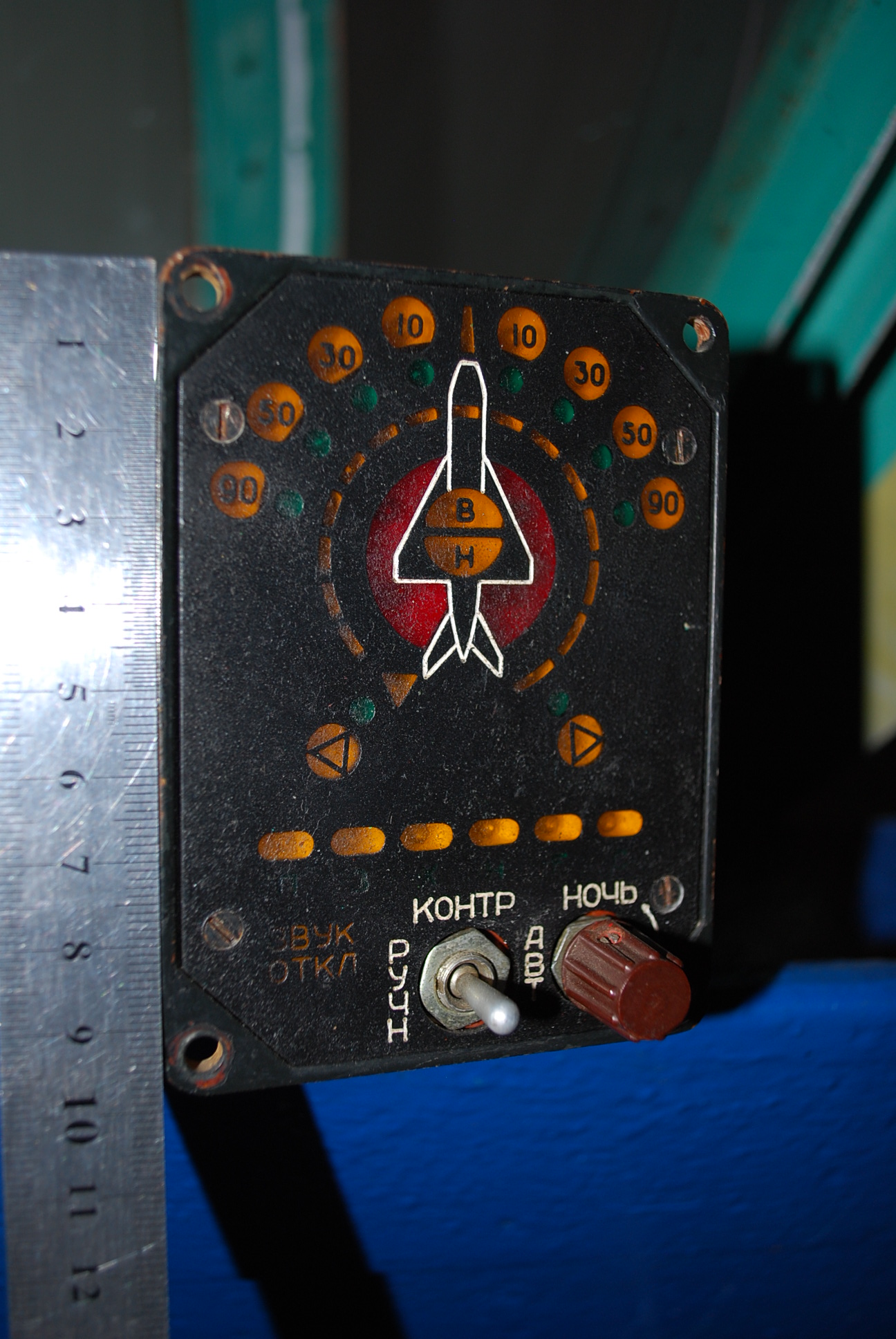

А вот собственно СПО-15

[Vladmode]

Кстати оригинальный РП-21 без тубуса .

[Vladmode]

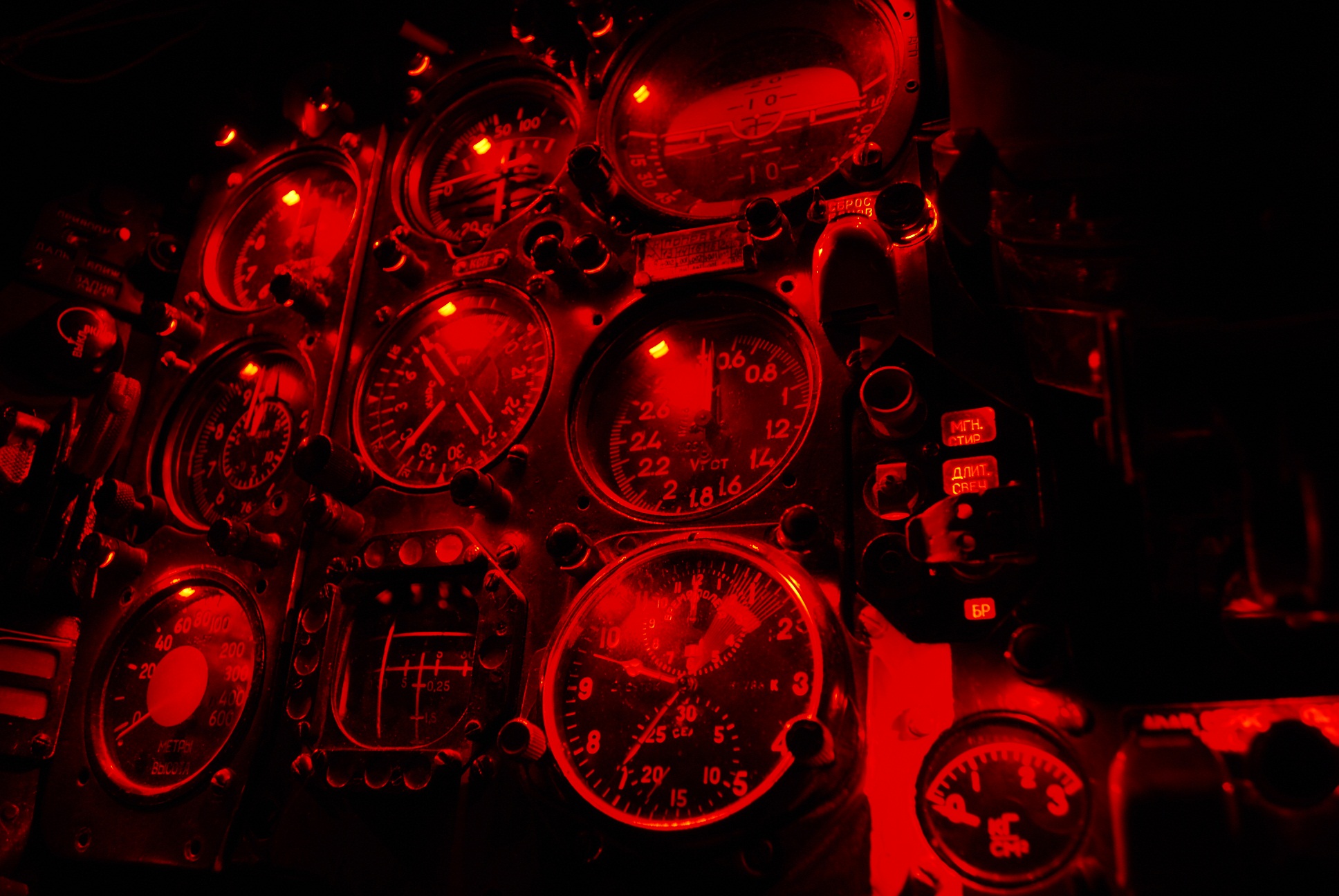

Пробывал ночную подсветку панелей . Штырило не подетски

[Vladmode]

Хотелось бы дожить до момента , когда под ЛО2 будет мод 21-го с возможностью правильной процедуры запуска и т.п. Что-бы можно было бы включать топливный насос ,генератор , и всё остальное , короче нормально задействовать хотя бы правый пульт .

[jabo]

Ого! Все с широким размахом.
Искал информацию о сов. системах радарного предупреждения, выходит линейка СПО: СПО-15, СПО-10(С3М), СПО-3 Сирена , но а дальше что собой являли еще более ранние системы, было ли СПО-2 и -1. А так же что стояло на мигарях-15х в корейской войне, что бы засекать излучение радиодальнемера Сейбра?
И еще, как интерпретировать показания на экране РП-21?

[Vladmode]

О ранних СПО ничего не знаю - не занимался . Об интерпритации изображения РП-21 - мечтаю , что когда-нибудь кто-то сделает её правильно . Сам не смогу . Реально получится только засветить сам индикатор и на вход подать видеосигнал . Впринципе индикатор пробовал включать - работает . Подсвет сетки , накал ЭЛТ - всё живое .

[санек29 9-13]

Всем доброго дня.
После перерыва, связанного с крушением винды на моем компе, возобновляю работу.
Собираюсь сделать модификацию МиГ-21УМ(спарка). Кто владеет чертежами, фотографиями обеих кабин - выкладывайте. А то фоток по ним крайне мало.

[jabo]

Нет, это товарищи с SAS

[wasted]

МиГ-21МФ





МиГ-21бис





Кокпит:









По вопросам сотрудничества пишите в ЛС.

wasted

[jabo]

Радар так пока и нерабочий? Как вообще интерпретировать показанияв реального БРЛС Мига?

[wasted]

Покамест радар не рабочий к сожалению. Но benitomuso обещал сделать его рабочим причем так, что он будет работать в основной кабине как и положено, а не отдельной. Он сказал, что можно ограничить движение объекта в пределах определенного меша, а не всей кабины как полагалось.

А показания РП-21 (какой был на МиГ-21МФ) или РП-22 (сетку которого вы можете видеть на скрине) на сколько я знаю можно интерпретировать следующим образом: символ '-' обозначает что цель на одном уровне, символ 'T' говорит о том, что цель находиться на 15 градусов ниже ну и '_|_' обозначает, что цель на 15 градусов выше.

[санек29 9-13]

Сообщение от wasted

Покамест радар не рабочий к сожалению. Но benitomuso обещал сделать его рабочим причем так, что он будет работать в основной кабине как и положено, а не отдельной. Он сказал, что можно ограничить движение объекта в пределах определенного меша, а не всей кабины как полагалось.

А показания РП-21 (какой был на МиГ-21МФ) или РП-22 (сетку которого вы можете видеть на скрине) на сколько я знаю можно интерпретировать следующим образом: символ '-' обозначает что цель на одном уровне, символ 'T' говорит о том, что цель находиться на 15 градусов ниже ну и '_|_' обозначает, что цель на 15 градусов выше.

Можешь рассказать поподробнее, о прицеле, а то тоже хочется сделать такой. Как обозначалось положение цели по азимуту, как выполнялся захват цели и т.д?

Кстати, отметку цели делать отдельным мешем или как?

И вопрос всем: была ли на МиГ-21бис РСБН?

[tarakan67]

Сообщение от санек29 9-13

И вопрос всем: была ли на МиГ-21бис РСБН?

По видимому была. http://www.airwar.ru/enc/fighter/mig21b.html
"По сравнению с МиГ-21 предыдущих модификаций, на "бисе" модернизировали крыло, усовершенствовали бортовое оборудование, значительно увеличили номенклатуру бортового вооружения. В состав оборудования самолета входили радиолокационный прицел "Сапфир-21"; оптический прицел АСП-ПФД-21; пилотажно-навигационный комплекс ПНК "Полет-ОИ", включающий систему автоматического управления СВУ-23ЕСН; систему ближней навигации и посадки РСБСН-5С и антенно-фидернау "Пион-Н"."

[Skvorez]

wasted

Круто

С уважением

[санек29 9-13]

Кстати кабина у сасовцев не от МиГ-21бис, а от МиГ-21М
