Сообщение от SkyFan

Ваше мнение?

Сообщение от Toobone

по чертежам: зачем?

Информации по плавбатарее №3 совсем мало. Ни чертежей ни схем, а они не помешали бы, хотелось бы максимального реализма. В общем то основой батареи являлся опытовый отсек, то есть довольно сильно отличающийся от оригинала. На разных фото були то есть то нет, видимо разные виды плавающей и проитопленной батареи. Плохо видно расположение огневых точек. На палубе есть какие то не понятные образования. В общем вопросов много.

[tvister]

Самый часто встречающийся рисунок батареи и вопросы к нему.

[tvister]

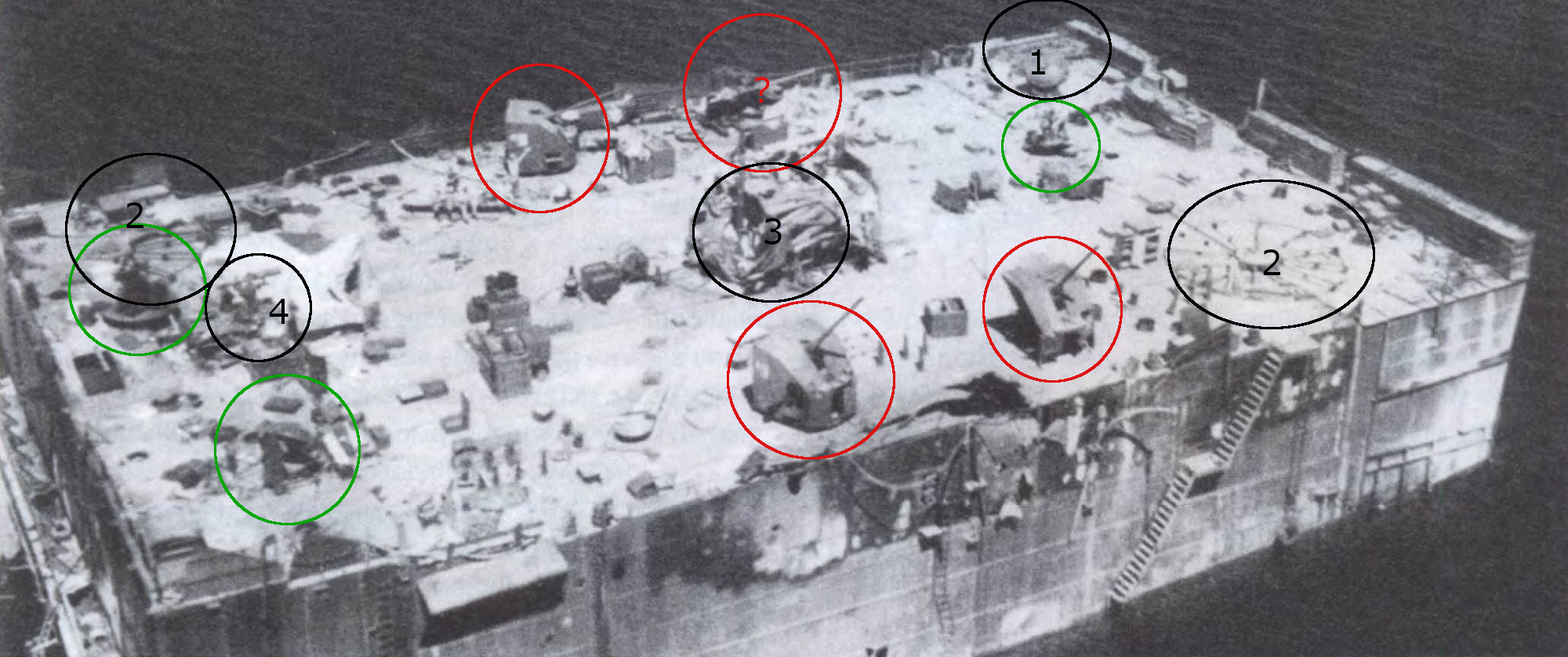

Самый часто встречающееся фото батареи. После уничтожения?
Красным обведены позиции 34-К. Одна позиция видимо уничтожена.
Зеленым обвел точки 70-К. Видимо все автоматы уничтожены.
ДШК не нашел. Уничтожены?
Обведено черным
1-прожектор
2-что это за штуки?
3- боевая рубка. Разрушена?
4-дальномер
Между двумя нижними орудиями 34-К след от попадания 250кг. бомбы. Наверное.

[Toobone]

Сообщение от tvister

Самый часто встречающееся фото батареи. После уничтожения?
Красным обведены позиции 34-К. Одна позиция видимо уничтожена.
Зеленым обвел точки 70-К. Видимо все автоматы уничтожены.
ДШК не нашел. Уничтожены?
Обведено черным
1-прожектор
2-что это за штуки?
3- боевая рубка. Разрушена?
4-дальномер
Между двумя нижними орудиями 34-К след от попадания 250кг. бомбы. Наверное.

Сильву пле:

История создания
Во второй половине 1930-х годов на судостроительном заводе №198 в Николаеве для проведения натурных испытаний по чертежам линкора проекта 23 был построен отсек, на котором воспроизводилась конструкция системы ПМЗ корабля. Он имел форму прямоугольника с размерами — длина 50 м, ширина 30 м, высота борта 15 м.

Артиллерия плавбатареи №3 была сведена в три орудийные батареи:

две 130-мм орудийные установки Б-13 (поставлены из арсенала), командир полубатареи – лейтенант Михаил З. Лопатко; в боекомплект орудий включили "ныряющие" снаряды для борьбы с подводными лодками;
четыре 76,2-мм зенитных орудийных установки 34-К, командир батареи – лейтенант Семён Абрамович Хигер (закончил Черноморское училище)
три 37-мм зенитных автомата 70-К, командир батареи – лейтенант Николай Даньшин
три 12,7-мм зенитных пулемёта ДШК.
Есть сведения, что позднее дополнительно была смонтирована счетверенная установка пулеметов «Максим».

справа от задней 130мм стоит 37мм, третий Дшк по логике с другого борта. Спереди 2 ствола 37мм со своим дальномером.



Спереди справа и сзади слева на надстройке остатки карусельных площадок 130мм-х. ДШК, вероятно, стояли не между 76мм башен, а за ними. Дальномеров было минимум 3: один для 76, и по одному для 130-к и 37мм (не факт, но по ВМФ логике каждый вид вооружения обычно имеет свой дальномер). На фото видно 2 дальномера: на надстройке слева и на боевой рубке. Очевидно, на рубке дальномер для 76мм.

ЗЫ: а пошто Б-13 не будет? Вытащить нельзя откуда-нибудь? Пусть даже меньше калибром?

[tvister]

Спасибо, с схемой расположения огневых, уже разобрался. Есть вопросы по ДШК.

Сообщение от Toobone

ЗЫ: а пошто Б-7 не будет? Вытащить нельзя откуда-нибудь? Пусть даже меньше калибром?

Никаких проблем. Просто их практически сразу сняли. Если надо, добавим и Б-7 и М-4.

[tvister]

Б-7 или Б-13, это в общем то не важно. На батарее эти орудия стояли не долго и были быстро сняты. Если считаете нужным я их оставлю.

[Toobone]

Сообщение от tvister

Б-7 или Б-13, это в общем то не важно. На батарее эти орудия стояли не долго и были быстро сняты. Если считаете нужным я их оставлю.

Помню, что 100мм эсминцев по авиации работали. Само по себе орудие очень даже нужно как отдельный объект для береговых батарей, коих на карту Юг Украины нужно на 6 береговых батарей: 5 по 3 у Одессы, две возле Очакова, одна возле Перекопа, одна на остров Первомайский. Конешно везде были разные калибры, в том числе и 180мм и 203мм. Важно, что они были каждое в своем дворике или башне.
С этим проблема, потому что в основном такие идут спарками и строенными в корабельных башнях. Береговые же - одиночные (кроме севастопольских...обеих).

[tvister]

Стотридцатка никогда по авиации не применялась. Береговой артой думал заняться много раз и все некогда.... Для себя на примете держу вот такое 10' береговое орудие на станке Дурляхова (Дурляхера).

[tvister]

Стрелецкий форт Севастополя. Две батареи по четыре ствола. А вообще это орудие воевало начиная с РЯВ по ВОВ включительно, используясь обеими сторонами.

[Toobone]

Сообщение от tvister

Стрелецкий форт Севастополя. Две батареи по четыре ствола. А вообще это орудие воевало начиная с РЯВ по ВОВ включительно, используясь обеими сторонами.

203мм более универсальное: можно и как морское, береговое и сухопутное использовать с небольшими переделками.
ЗЫ: примерно похожи вот эти выделенные оранжевым 2 основания под ДШК (не факт).И то, что уже выделено Вами зеленым правее вверху фото. По логике примерно там и должно было стоять, раз справа 130мм была.

[tvister]

Думаю когда начнем работать по "Не тронь меня", мы найдем компромисс по количеству и составу вооружения. Тут "доброжелатели" подслушав идеи про "исключенное судно №4", подкинули чертежи "ЕкатериныІІ". Мысли про мод-пак "Корабль цель", терзают уже давно... Есть готовый "Остфрисланд", есть наброски по "Айова ВВ-4". Есть готовая "Флорида", можно запилить "Юта". Ищу готовую модель "Сэтцу".

[tvister]

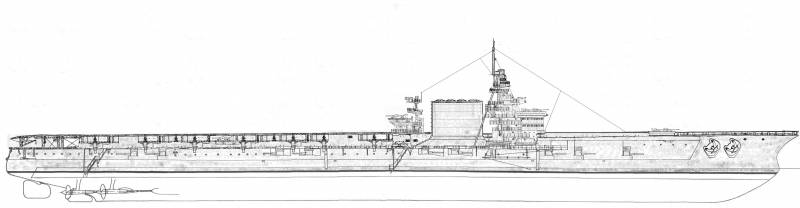

Очень интересный вариант Измаила-авианосца.

[Motorhead]

Раз уж тут пошло обсуждение экзотики, наберусь наглости и спрошу - как насчет "Лэнгли"? Корабль не менее экзотический чем "не тронь меня") Было бы замечательно заполучить его в одном из вариантов 30-х годов, когда он все еще был полноценным авианосцем Ну и его финальную конфигурацию тоже нашлось бы где применить!

[tvister]

Вы читаете мои мысли! Однако по "Ленгли" еще меньше информации чем по "Рейнджеру"! Не меньше месяца я ищу нормальный теоретический чертеж и ничего внятного не нахожу. Нужен хотя бы теоретический чертеж корпуса... а его нет. Есть хорошая 3д модель "Ленгли" из ВОВС-а. Однако мой ноут её в блендере не тянет. Как никак 175К треугольников...

[Motorhead]

Ну, уже хорошо, что есть потенциальное желание заняться этим интересным кораблем! Со своей стороны, как и с "Рейнджером", могу гарантировать, что если корабль будет запилен, то обязательно найду ему применение в кампании!

[Motorhead]

Кстати, чуть не забыл про банановоз HMS Audacity Кампания на нем так и просится! Хотя, догадываюсь, что найти внятные чертежи того, как англичане сделали ему колхозный тюнинг, наверное, тоже непросто

[tvister]

Информации по этому кораблю нет в принципе. По крайней мере я не нашел.

[tvister]

Кто ищет тот находит (qui quaerit invenit лат.). "Купил" на Ибее. Качество конечно полное Г, но "дареному коню... Для наших целей вполне сойдет. Чертежи легли хорошо, пока положу в копилку.

[Motorhead]

Ого! Круто Желаю успехов в работе

[Motorhead]

Вот мне помогли найти ряд крепких ссылок по Лэнгли, надеюсь, что-то пригодится:
