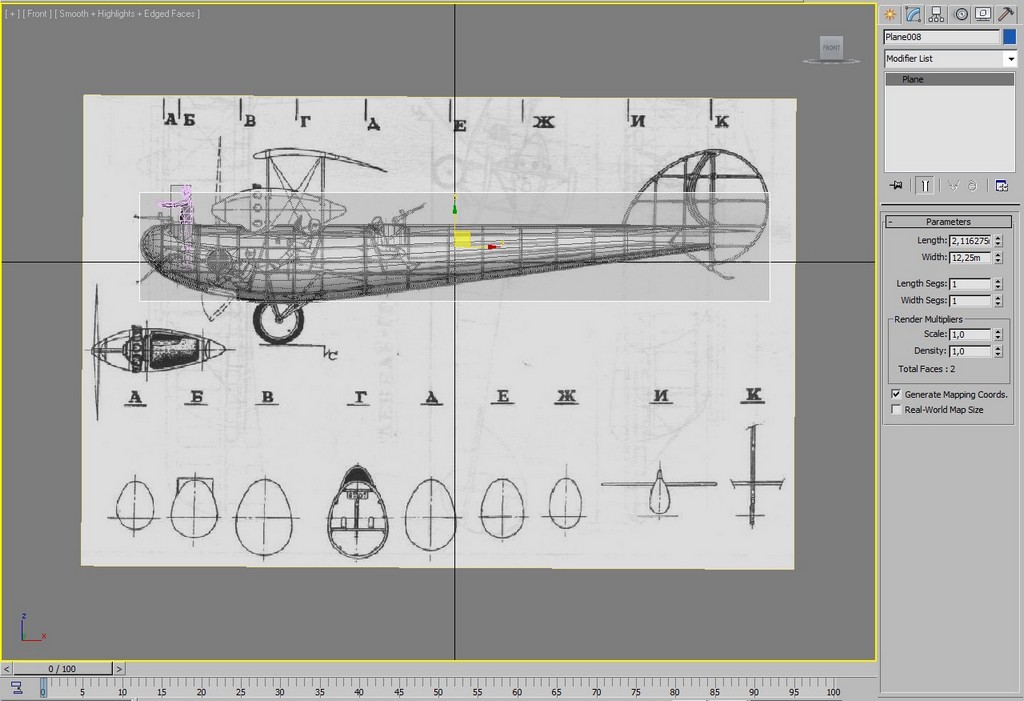

Расположив его в 3DS max, получил, что при длине самолета 12,25 м рост переднего стрелка 1,3 м.

Там явно пропорции нарушены. И "на глазок" видно, что передний стрелок заметно мельче пилота или, скажем, заднего стрелка. И - действительно - что за пепелац?

[Molva]

Сообщение от злой

это, что за чудо?

Сообщение от deSAD

И - действительно - что за пепелац?

...http://www.airwar.ru/enc/other1/leb14.html

[Molva]

Сообщение от deSAD

Там явно пропорции нарушены.

Если кто-нибудь видел изображение без нарушений - поделитесь. Спасибо.

[deSAD]

Сообщение от Molva

Если кто-нибудь видел изображение без нарушений - поделитесь.

Так вот же, на фото видно, что человек на месте переднего стрелка практически по пояс из "гнезда" торчит, а не по плечи, как на компоновочной схеме ...

Или не об этом речь?..

З.Ы.
Тут вот, кстати, обнаружился более полный вариант этой "компоновочной схемы", с сечениями ...

З.З.Ы.
А здесь вот можно скачать журнал "Техника и вооружение", №05-06 за 1997 г., в котором опубликована статья Ивнамина (дал же бог фамилию © ) Султанова "Лебедь-Гранд" и С-18", и она - похоже - как раз и является первоисточником всех тех чертежей сабжа, которые можно обнаружить в Сети

[Molva]

Сообщение от deSAD

Или не об этом речь?..

Немного не об этом. Хотелось бы иметь изображение по которому можно сделать модель.

З.Ы.
Тут вот, кстати, обнаружился более полный вариант этой "компоновочной схемы", с сечениями ...

Имеется и такой вариант.

Вот так выглядит пилот из Ила, уменьшенный до роста 1,65 м. Усадить не получается, ноги мешают.

[deSAD]

Сообщение от Molva

Вот так выглядит пилот из Ила, уменьшенный до роста 1,65 м. Усадить не получается, ноги мешают.

Остается предположить, что чертеж не вполне точен Но других - похоже - нет

[Molva]

Сообщение от deSAD

Остается предположить, что чертеж не вполне точен Но других - похоже - нет

Ладно. Попробую "перерисовать" чертеж и подогнать к размеру пилота.

[Molva]

Сообщение от Molva

Попробую "перерисовать" чертеж и подогнать к размеру пилота.

...
