Архангельский, АНТ-40-2/СБ-2

Sita. · 16.01.2011, 18:20

и ещё два вопроса! ...

один по пилоту ( но и штурмана касается )
Сигнальный прибор ( если я правильно понимаю, то с помощью него штурман указывает на изменение курса при корректеровке курса "на боевом" ... ( картинка 7) интересуют лампочки ... их три ... какого они цвета должны быть? ...

и теперь вопрос по намечающемуся Штурману ... на картинке "2" ... обеведены Щиток с приборами штурмана и часы в отдельной оправе ...

на картинке "8" изображён тот же щиток штурмана ...

на обоих схемах на щитке три прибора ... Часы - Альтиметр - Спидометр... но на схеме "2" ... есть добавачная панель с часами АЧХО....

но при этом если рассмотреть картинку "8" .. то крайний левый прибор кажется иесть эти хитрые часы АЧХО с секундомером...

что то мы теряемся в догадках ... не ужели обычные Часы на тройном щитке а рядом отдельные Часы АЧХО на своей панельке? ...
подскажите!

с Уважением!)

Sita. · 16.01.2011, 18:24

не такие ли лампочки и кнопки нам нужны на приборку?

Sita. · 16.01.2011, 21:38

...

Vert · 16.01.2011, 21:40

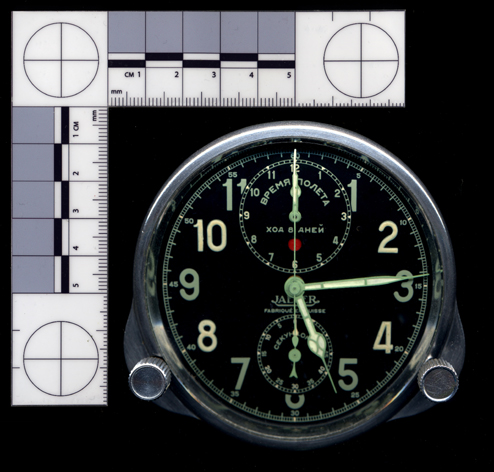

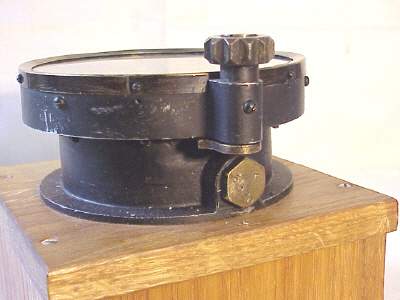

Здесь есть компас и оба варианта часов http://scalemodels.ru/modules/forum/...39.html#210039

Sita. · 16.01.2011, 21:55

Цитата:

Сообщение от Vert

Здесь есть компас и оба варианта часов http://scalemodels.ru/modules/forum/...39.html#210039

огого какая ссылочка!) Сергей Спасибо) ...
а часики у меня отрисованные есть.. я просто понять не могу, Штурману ставили сразу двое часов что ли? ... зачем ему в тойном щитке одни АЧО и в отдельном АЧХО с секундомером? ...

Sita. · 16.01.2011, 21:59

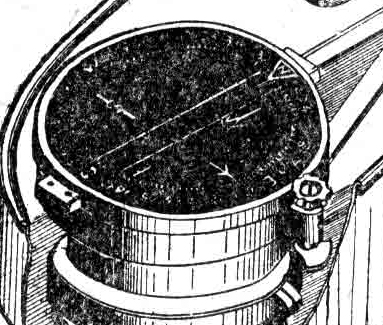

перепроверил имеющиеся материалы... да... компас то у нас оказывается есть

... Спасибо Дмитрию ...

буду рисовать его ... только не совсем понятно ... он получается из двух плейнов стоять будет? ... плейн с шкалой и цифрами и плейн с внутренней подвижной частью.. так?

ROSS_Papa_JA2 · 16.01.2011, 22:09

Цитата:

Сообщение от Sita.

огого какая ссылочка!) Сергей Спасибо) ...
а часики у меня отрисованные есть.. я просто понять не могу, Штурману ставили сразу двое часов что ли? ... зачем ему в тойном щитке одни АЧО и в отдельном АЧХО с секундомером? ...

Я могу только предполагать из здравого смысла.
Исчисление прохождения кусков курса с часами настолько важная вещь была, что возможно ставили дублирующие часы.
Представь. Часы вышли из строя... и? Считай, потерялись...

Sita. · 19.01.2011, 00:24

отрисовал... только глупый вопрос возник

у него подвижнаячасть, это вот те стрелочки с буковками на заднем плане, да? они же указывают направление? а вот эти две паралельные линии стоят неподвижно?

Sita. · 22.01.2011, 21:59

от Зловреда Пламенный привет!)
и не большое обновление... призванное продемонстрировать что прислушиваемся к критике)))

Psy06 · 27.01.2011, 09:35

Цитата:

Сообщение от Sita.

не такие ли лампочки и кнопки нам нужны на приборку?

По цвету да, по виду нет. На вашем СБ арматура лампочек ранняя, металлическая. Смотри прибор уборки шассси, вот как там лампочки надо рисовать.

SaQSoN · 27.01.2011, 09:45

Ну, судя по картинкам, там просто "Температура, °С" написано на панельке с СБ.

Sita. · 27.01.2011, 11:15

спасибо господа за внимание... переправлю...
правда есть мнение что там не просто "ТЕМП" а след за этими буквами идёт "ВОЗД." ... вполне же может быть темп. возд. - т.е. температура воздуха (за бортом) ...

а лампочки я для ПШ54 отрисовал (надеюсь похожи получаться, когда на место встанут... ) только меня одна деталь смущает... на ПШ54 6 выступающих частей... 4 лапы ( 2 красные 2 зелёные ) и ещё какие то два штырька... вот что за штырьки я не знаю... тоже похожи на лампочки... если так то какого цвета ...

в общем я что и говорю.. вопросов полно ... тока они все маленькие и глупые ... и как то стыдливо с ними приставать к большим людям

Sita. · 28.01.2011, 00:20

картина - "скучаю по лету" )))

будет примерно так.. только по хуже .. ибо это 256 ...

Psy06 · 28.01.2011, 04:57

Цитата:

Сообщение от Sita.

а лампочки я для ПШ54 отрисовал (надеюсь похожи получаться, когда на место встанут... ) только меня одна деталь смущает... на ПШ54 6 выступающих частей... 4 лапы ( 2 красные 2 зелёные ) и ещё какие то два штырька... вот что за штырьки я не знаю... тоже похожи на лампочки... если так то какого цвета ...

Sita. · 28.01.2011, 14:25

Дмитрий) Спасибо! Изучаю)

Wotan, благодарствую... на что то подомное натыкались... надо дома проверить... но в любом случае спасибо за участие!) ( в личку ответить не смог, у тебя кажется ящик переполнен)

Psy06 · 24.01.2011, 08:30

Цитата:

Сообщение от Sita.

что то мы теряемся в догадках ... не ужели обычные Часы на тройном щитке а рядом отдельные Часы АЧХО на своей панельке? ...
подскажите!

с Уважением!)

Никита мой косяк, когда пробегал инфу решил что щитки одинаковые, на самом деле нет. Вот твой щиток, часов на нем нет.

Шкала градусника -70-0-70 Тот что ты предположил не такой, это непонятно от чего. Настоящий градусник симметричный как ты и предположил

Цитата:

Сообщение от Sita.

отрисовал... только глупый вопрос возник

у него подвижнаячасть, это вот те стрелочки с буковками на заднем плане, да? они же указывают направление? а вот эти две паралельные линии стоят неподвижно?

шкала и две полоски одно целое, делай неподвижно, крутиться толко крест должен.
Я сюда редко хожу пиши в почту если вопросы.

Sita. · 24.01.2011, 10:51

Цитата:

Сообщение от Psy06

Никита мой косяк

не не не... я вот выше приведённую картинку с правильным щитком (тока качеством по хуже) нашёл как раз в тех материалах что ты дал весной... так что это моя невнимательность...

Цитата:

Сообщение от Psy06

Я сюда редко хожу пиши в почту если вопросы.

вопросов много... заваливать всякими глупостями не охото

... у тебя и так валом работы...

Sita. · 24.01.2011, 14:03

Цитата:

Сообщение от Psy06

Настоящий градусник симметричный как ты и предположил

очень похож градусник с моей картинки, на то что ты показал! ... сейчас рассматривал сидел!

Sita. · 27.01.2011, 00:19

из серии - "моё предположение" ...

только смущает буквы "КАРБ" ... ну не божет же быть температура карбюратора? ... или вообще убрать этот "карб"?

SaQSoN · 27.01.2011, 08:58

Цитата:

Сообщение от Sita.

из серии - "моё предположение" ...

только смущает буквы "КАРБ" ... ну не божет же быть температура карбюратора? ... или вообще убрать этот "карб"?

Че ж не может быть? Очень даже может. Потому что там может лед намерзать и скроее всего где-то еще сть кнопка "обогрев карбюратора".
