Старый 12.11.2009, 22:20   #1
werewolf
Гость

Сообщений: n/a
По умолчанию Постановка морских мин

Может у кого возникнет желание, нарисовать морские мины. Думаю это не составит труда для знающего человека, ведь я так понимаю это тот же ящик с грузом на парашюте, только круглый и с рожками а тем не менее с их участием можно было бы ещё разнообразить кампании бомберов морской авиации.
  Ответить с цитированием
Старый 12.11.2009, 22:25   #2
skvorez
Гость

Сообщений: n/a
По умолчанию

Поллностью поддерживаю, ты прямо мою заветную мечту озвучил. Давно хотел сделать кампанию за летчика 2 МТАП на ЧФ на Ил-4-ом. Или даже целую серию

http://www.airwar.ru/history/av2ww/s...konstanca.html
http://www.airwar.ru/history/av2ww/s...4blacksea.html
http://www.airwar.ru/history/av2ww/s...blacksea2.html
http://www.airwar.ru/history/av2ww/s...blacksea3.html
http://www.airwar.ru/history/av2ww/s.../torpedos.html
http://www.airwar.ru/history/av2ww/s...nay/dunay.html
  Ответить с цитированием
Старый 12.11.2009, 22:36   #3
Dancing Bear
Местный

Аватар для Dancing Bear

Регистрация: 05.06.2009
Адрес: Санкт-Петербург
Сообщений: 1,454
Отправить сообщение для Dancing Bear с помощью ICQ
По умолчанию

Цитата:
Сообщение от skvorez Посмотреть сообщение
Поллностью поддерживаю, ты прямо мою заветную мечту озвучил. Давно хотел сделать кампанию за летчика 2 МТАП на ЧФ на Ил-4-ом. Или даже целую серию
Ну так... "Белое море" проапгрейдить можно, миссий добавить... э?
Dancing Bear вне форума   Ответить с цитированием
Старый 12.11.2009, 22:36   #4
werewolf
Гость

Сообщений: n/a
По умолчанию

Цитата:
Сообщение от skvorez Посмотреть сообщение
Поллностью поддерживаю, ты прямо мою заветную мечту озвучил. Давно хотел сделать кампанию за летчика 2 МТАП на ЧФ на Ил-4-ом. Или даже целую серию

http://www.airwar.ru/history/av2ww/s...konstanca.html
http://www.airwar.ru/history/av2ww/s...4blacksea.html
http://www.airwar.ru/history/av2ww/s...blacksea2.html
http://www.airwar.ru/history/av2ww/s...blacksea3.html
http://www.airwar.ru/history/av2ww/s.../torpedos.html
http://www.airwar.ru/history/av2ww/s...nay/dunay.html
Ну не знаю как на "морскую", а "пехотную" уже один попался, я потом тебя просить хотел кампанию сделать
Почитал твои ссылки - мне нравится, но можно и кое что и от себя добавить. Так сказать не соврать - историю не рассказать

Последний раз редактировалось werewolf; 12.11.2009 в 22:47.
  Ответить с цитированием
Старый 12.11.2009, 23:07   #5
"Sotka"
вечный истребитель

Аватар для "Sotka"

Регистрация: 24.07.2009
Адрес: г. Челябинск
Сообщений: 1,068
По умолчанию

Ну, 3d модельку я сделать могу, правда с текстурированием могут возникнуть проблемы... Ну, а встроить в игру- надо просить кого-нибудь другого, я не умею, да и работа не совсем стандартная- нужна же чтобы мина не ушла просто под воду или тем более не взорвалась, как обычная, а немного по-другому плавала...
__________________
"Sotka" вне форума   Ответить с цитированием
Старый 12.11.2009, 23:29   #6
werewolf
Гость

Сообщений: n/a
По умолчанию

Цитата:
Сообщение от "Sotka" Посмотреть сообщение
Ну, 3d модельку я сделать могу, правда с текстурированием могут возникнуть проблемы... Ну, а встроить в игру- надо просить кого-нибудь другого, я не умею, да и работа не совсем стандартная- нужна же чтобы мина не ушла просто под воду или тем более не взорвалась, как обычная, а немного по-другому плавала...
Я так думаю это уже не столь важно, хотя если она будет болтаться как...в прорубе, на поверхности - это не айс. А кто пробовал груз на воду кидать? Он тонет или плавает? Надо попробовать.
Сотый сваяй 3D модельку что ли для затравки, может кто ещё подключится?
  Ответить с цитированием
Старый 12.11.2009, 23:41   #7
werewolf
Гость

Сообщений: n/a
По умолчанию

Короче опробовал...на поверхности плавают одни парашюты...а чё вполне нормально. Нарисовать мину, прелепить вместо ящика и засунуть всё это, скажем в Ил-4. Возможно такое?
  Ответить с цитированием
Старый 13.11.2009, 00:59   #8
23AG_Black
Местный

Регистрация: 11.11.2009
Сообщений: 243
По умолчанию

Цитата:
Сообщение от werewolf Посмотреть сообщение
Короче опробовал...на поверхности плавают одни парашюты...а чё вполне нормально. Нарисовать мину, прелепить вместо ящика и засунуть всё это, скажем в Ил-4. Возможно такое?
Мина на Ил-4 никуда не засовывалась. Она возилась на внешней подвеске с прикрученными головным обтекателем и хвостовым оперением. Обычная донная мина. Якорные мины, кажись, с самолета не кидали.
23AG_Black вне форума   Ответить с цитированием
Старый 13.11.2009, 08:14   #9
Илюшин
Местный

Аватар для Илюшин

Регистрация: 10.10.2009
Адрес: Донецкая обл.
Сообщений: 464
Отправить сообщение для Илюшин с помощью ICQ
По умолчанию

Ну а как по вашему корабли на воде держатся?
__________________

''Я уже просто испугался что возможно мне больше не придется бить чуваков трубой,но я бью чуваков трубой потому,что у меня есть труба и есть чуваки которых я могу бить трубой''
(с)Maddyson

Новая кабина МиГ-3:
http://forum.aviaskins.com/showthrea...565#post100565
Илюшин вне форума   Ответить с цитированием
Старый 13.11.2009, 08:33   #10
werewolf
Гость

Сообщений: n/a
По умолчанию

http://www.airpages.ru/dc/il4mp.shtml
  Ответить с цитированием
Старый 13.11.2009, 10:18   #11
"Sotka"
вечный истребитель

Аватар для "Sotka"

Регистрация: 24.07.2009
Адрес: г. Челябинск
Сообщений: 1,068
По умолчанию

Угу, щас возьмусь за 3d модельку. Бум надеяться, что кто-нибудь более грамотный в этих вопросах ещё подключиться.
З.Ы. КМК, если заменить парашютистов миной, она и висеть в воздухе будет как парашютист, так что боюсь, что без серьёзных изменений ничего не выйдет...
__________________
"Sotka" вне форума   Ответить с цитированием
Старый 13.11.2009, 11:16   #13
"Sotka"
вечный истребитель

Аватар для "Sotka"

Регистрация: 24.07.2009
Адрес: г. Челябинск
Сообщений: 1,068
Подмигивание

Угу, спасибо за информацию...
__________________
"Sotka" вне форума   Ответить с цитированием
Старый 13.11.2009, 17:59   #14
werewolf
Гость

Сообщений: n/a
По умолчанию

Цитата:
КМК, если заменить парашютистов миной, она и висеть в воздухе будет как парашютист, так что боюсь, что без серьёзных изменений ничего не выйдет...
А если ящик с грузом, что тоже на парашюте висит?
  Ответить с цитированием
Старый 13.11.2009, 18:03   #15
23AG_Black
Местный

Регистрация: 11.11.2009
Сообщений: 243
По умолчанию

Кстати - там нигде вес парашютиста не указывается? Может есть параметр типа веса?
Хотя чего огород городить? Вроде же есть американские или английские парашютные бомбы. Кажется в БК Б-25 входят. Штук 20 или 40...
23AG_Black вне форума   Ответить с цитированием
Старый 13.11.2009, 18:03   #16
"Sotka"
вечный истребитель

Аватар для "Sotka"

Регистрация: 24.07.2009
Адрес: г. Челябинск
Сообщений: 1,068
Смех

Груз же тоже на парашюте!
__________________
"Sotka" вне форума   Ответить с цитированием
Старый 13.11.2009, 18:36   #17
skvorez
Гость

Сообщений: n/a
По умолчанию

Был парашют на минах
http://commi.narod.ru/txt/shirad/504.htm
http://www.hobbyport.ru/mor_col/mc_min/mc_min_19.htm
http://he-111.ucoz.ru/publ/75-1-0-191

Работы по созданию авиационных мин были начаты в СССР в 1926 г. в Остехбюро. В 1932 г. были созданы опытные образцы первых авиационных мин МАВ-1 и МАВ-2 (МАВ - мина авиационная высотная).
МАВ-1 представляла собой штатную корабельную якорную мину обр. 1912 г. с небольшими конструктивными изменениями. Вес мины около 600 кг, вес взрывчатого вещества - 105 кг. Мина могла быть установлена на глубинах до 150 м. Соответственно, МАВ-2 - это якорная мина обр. 1926 г. Вес мины 960 кг. Вес взрывчатого вещества 242-254 кг. Наибольшая глубина постановки - 130 м. Обе мины были снабжены грузовыми парашютами.
На вооружение была принята только мина МАВ-1. Ее серийное производство велось до 1936 г. включительно. МАВ-2 оказалась слишком громоздкой для самолетов того времени.
Параллельно в Остехбюро были разработаны две мины МАН-1 и МАН-2 для низкого минометания. Первоначально мины назывались ВОМИЗ-100 и ВОМИЗ-250 (воздушные мины заграждения). Обе мины прошли летные испытания, но на вооружение приняты не были.
В 1939 г. на вооружение была принята первая в мире беспарашютная якорная мина АМГ-1. Она была создана в ЦКБ-Зб под руководством А. Б. Гейро. Отсюда и ее название - АМГ - авиационная мина Гейро.

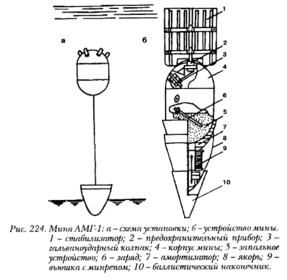

Мина АМГ-1 имела сфероцилиндрический корпус, на верхней полусфере которого размещалось 5 гальваноударных колпаков. Они выдвигались из шахт с помощью пружин после установки мины на заданную глубину и таяния сахарного предохранителя. Заряд мины тротиловый, его вес 250 кг.
Корпус мины соединялся с якорем, который имел обтекаемую форму и 3-ступенчатую амортизацию из резины, войлока и дерева. В якоре размещались вьюшка с минрепом и петлевой механизм установки мины на заданное углубление. Для обеспечения устойчивого движения мины на воздушной траектории к ее корпусу присоединялся стабилизатор, а к якорю - обтекатель. Стабилизатор и обтекатель отделялись в момент удара о воду.
Первое боевое применение советских авиационных мин произошло в ходе войны с финнами. С 29 января по 20 февраля 1940 г. самолеты 1-го минно-торпедного полка Краснознаменного Балтийского флота выставили в районе Або-Оландского архипелага 45 мин. Из них 39 были мины МАВ-1 и 6 -АМГ-1. Мины ставились на шхерных фарватерах в битый лед банками по 2-4 штуки. МАВ-1 сбрасывались с высоты 500 м, а АМГ-1 - с высоты 200 м. За время минных постановок было потеряно два самолета, при этом на выставленных минах предположительно погиб один транспорт.
К началу Великой Отечественной войны наша морская авиация располагала 502 авиационными минами. Из них 92 были на Краснознаменном Балтийском флоте, 165 - на Черноморском флоте, 210 - на Тихоокеанском флоте и 35 на тыловых складах. В ходе войны флот получил от промышленности ещё 1413 авиационных мин АМГ-1.

Так шо делать надо АМГ-1 и МАВ-1

ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ ОТЕЧЕСТВЕННОГО МИННОГО ОРУЖИЯ


Образец
Тип
Общая масса, кг
Масса ВВ, кг
Длина минрепа, м,
Максимальная скорость носителя, узлов

МИРАБ(1939 г.)
донная, неконтактная
280
84



АМГ-1(1937 г.)
авиационная, гальваноуд

250
140
Миниатюры
Нажмите на изображение для увеличения
Название: 44731.jpg
Просмотров: 271
Размер:	22.1 Кб
ID:	7645   Нажмите на изображение для увеличения
Название: 54795.jpg
Просмотров: 256
Размер:	18.1 Кб
ID:	7646   Нажмите на изображение для увеличения
Название: 224.jpg
Просмотров: 225
Размер:	13.2 Кб
ID:	7647

Последний раз редактировалось skvorez; 13.11.2009 в 18:42.
  Ответить с цитированием
Старый 13.11.2009, 18:54   #18
"Sotka"
вечный истребитель

Аватар для "Sotka"

Регистрация: 24.07.2009
Адрес: г. Челябинск
Сообщений: 1,068
По умолчанию

Гм... Никто не может показать, 3d модель парашютиста или ящиков? Там парашют есть в 3d модели?...
__________________
"Sotka" вне форума   Ответить с цитированием
Старый 13.11.2009, 19:07   #19
23AG_Black
Местный

Регистрация: 11.11.2009
Сообщений: 243
По умолчанию

Цитата:
Сообщение от "Sotka" Посмотреть сообщение
Гм... Никто не может показать, 3d модель парашютиста или ящиков? Там парашют есть в 3d модели?...
Посмотри еще парашютные бомбы - может проще будет...
23AG_Black вне форума   Ответить с цитированием
Старый 13.11.2009, 19:08   #20
skvorez
Гость

Сообщений: n/a
По умолчанию

Цитата:
Сообщение от "Sotka" Посмотреть сообщение
Гм... Никто не может показать, 3d модель парашютиста или ящиков? Там парашют есть в 3d модели?...
На АМГ-1 парашюта не было, только на МАВ-1 и МАВ-2 он был
  Ответить с цитированием
